Rulmenți cu bile de contact cu un rând cu două rânduri: proiectare, aplicații și ghid de selecție

Înţelegere Rulmenți cu bile de contact cu un rând cu două rânduri și avantajele lor unice

Rulmenții cu bile de contact unghiulare cu două rânduri reprezintă o categorie specializată de rulmenți concepute pentru a gestiona sarcinile combinate, oferind în același timp o precizie ridicată și rigiditate. Spre deosebire de omologii lor cu un singur rând, aceste rulmenți prezintă două rânduri de bile cu unghiuri de contact, de obicei cuprinse între 25 ° și 40 °, permițându -le să susțină sarcini axiale semnificative în ambele direcții, împreună cu sarcini radiale substanțiale.

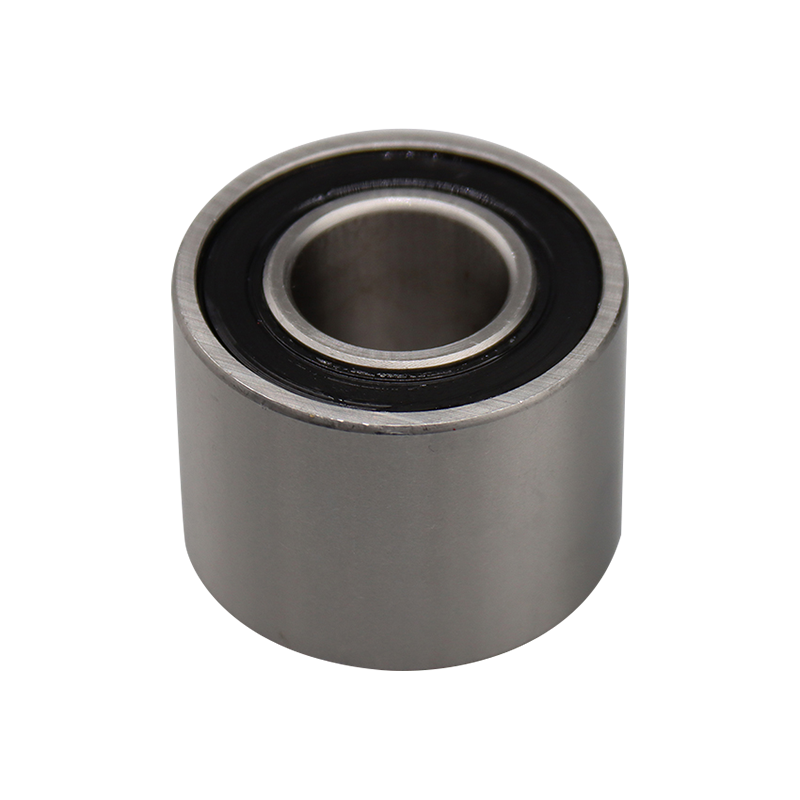

Seria 3000a-2RS rulează dublu rând la rulmenți cu bile de contact

Caracteristici structurale cheie

Arhitectura Rulmenți cu bile de contact cu un rând cu două rânduri încorporează mai multe elemente distinctive care contribuie la performanța lor superioară:

• Două rânduri de bile de precizie aranjate într-o configurație din spate sau față în față
• Fabricat în mod obișnuit cu un design de inel interior și exterior dintr-o singură piesă pentru o stabilitate sporită
• Unghiuri de contact optimizate care variază între 25 ° și 40 ° în funcție de cerințele aplicației
• Proiecte robuste de cușcă (de obicei alamă, oțel sau polimer) pentru a menține distanțarea corespunzătoare a bilelor
• Configurații preîncărcate disponibile pentru aplicații care necesită o deviere minimă

Caracteristici de performanță

Când comparați Rulmenți cu bile de contact cu un rând cu două rânduri Pentru alte tipuri de rulment, mai multe avantaje ale performanței devin evidente:

Cum să alegeți rulmenți cu bile de contact cu un rând dublu rând pentru aplicații specifice

Selectarea corespunzătoare Rulmenți cu bile de contact cu un rând cu două rânduri Necesită o examinare atentă a mai multor parametri operaționali și a factorilor de mediu. Procesul de selecție ar trebui să țină cont atât de cerințele de performanță imediată, cât și de considerente de fiabilitate pe termen lung.

Analiza încărcării și selecția rulmentului

Selecția corectă a rulmentului începe cu o analiză minuțioasă a sarcinilor aplicate:

• Determinați amploarea și direcția sarcinilor radiale
• Calculați componentele de încărcare axială în ambele direcții
• Luați în considerare variațiile dinamice de încărcare și încărcările de șoc
• Evaluați scenariile de încărcare combinate
• Reprezintă orice moment încărcături care pot fi prezente

Considerații de viteză

Gama de viteză operațională influențează semnificativ selecția rulmentului:

• Referiți evaluările de viteză limitante ale producătorului
• Luați în considerare cerințele de ungere la viteze diferite
• Evaluează caracteristicile de generare a căldurii și disipare
• Reprezintă forțele centrifuge la viteze de rotație ridicate

Instalarea rulmentului cu bile unghiulare cu două rânduri Cele mai bune practici

Tehnicile corecte de instalare sunt cruciale pentru maximizarea duratei de performanță și a duratei de viață a Rulmenți cu bile de contact cu un rând cu două rânduri . Instalarea incorectă poate duce la o defecțiune prematură, la creșterea zgomotului și la o precizie redusă.

Pregătirea preinstalației

Înainte de a începe procesul de instalare, trebuie să fie finalizate mai multe etape pregătitoare:

• Verificați dimensiunile și toleranțele rulmentului și locuinței
• Curățați bine toate componentele
• Pregătiți instrumentele și echipamentele corespunzătoare
• Asigurați -vă condiții adecvate de mediu de lucru
• Au un lubrifiere corectă disponibilă

Proceduri de montare

Procesul de montare efectiv necesită o atenție atentă la detalii:

• Utilizați instrumente de presare adecvate care distribuie forța uniform
• Aplicați forța numai pe inelul montat (niciodată prin bile)
• Mențineți alinierea precisă în timpul instalării
• Monitorizarea interferenței se potrivește cu atenție
• Verificați netezimea rotației după instalare

Lubrifiere la rulment cu bilă unghiulară cu două rânduri metode și considerații

Lubrifierea eficientă este esențială pentru performanța optimă și longevitatea Rulmenți cu bile de contact cu un rând cu două rânduri . Sistemul de ungere trebuie să reducă frecarea, să disipeze căldura, să protejeze împotriva coroziunii și să etanșeze potențial împotriva contaminanților.

Criterii de selecție a lubrifiantului

Alegerea lubrifiantului potrivit implică evaluarea mai multor factori:

• Interval de temperatură de funcționare
• Condiții de viteză (valoare DN)
• Caracteristici de încărcare
• Condiții de mediu
• Cerințe de reluare

Comparația metodelor de ungere

Depanare comună Probleme de rulment cu bile unghiulare cu două rânduri

Chiar și cu o selecție și instalare adecvată, Rulmenți cu bile de contact cu un rând cu două rânduri Poate experimenta diverse probleme operaționale. Recunoașterea simptomelor și identificarea cauzelor principale este esențială pentru rezolvarea eficientă a problemelor.

Moduri și simptome comune de eșec

Problemele tipice de rulment se manifestă prin diferite simptome observabile:

• Zgomot anormal (măcinare, clic sau sunete zgomotoase)
• Niveluri crescute de vibrații
• Temperaturi de funcționare ridicate
• Precizia rotativă redusă
• Uzură vizibilă sau deteriorare la inspecție

Abordare de diagnostic

O abordare sistematică pentru depanare produce cele mai bune rezultate:

• Documentați condițiile de operare atunci când apar simptome
• Analizați starea și cantitatea de ungere
• Verificați montarea și alinierea corespunzătoare
• Evaluați condițiile de încărcare împotriva specificațiilor rulmentului
• Luați în considerare factorii de mediu (contaminare, umiditate etc.)

Aplicații avansate de Rulmenți cu bile de contact cu un rând cu două rânduri în utilaje moderne

Capacitățile unice ale Rulmenți cu bile de contact cu un rând cu două rânduri Faceți -le indispensabile în diverse aplicații solicitante în care precizia, rigiditatea și capacitatea de încărcare sunt critice.

Fusuri de mașină de înaltă precizie

În aplicațiile cu mașini -unelte, aceste rulmenți furnizează:

• Precizie de rotație excepțională pentru prelucrarea de precizie
• Rigiditate pentru a rezista forțelor de tăiere
• Stabilitate termică pentru performanțe constante
• Durata de viață lungă în condiții solicitante

Sisteme de robotică și automatizare

Sistemele robotice moderne beneficiază de aceste rulmeri prin:

• Spațiu de economisire a designului compact în articulațiile articulate
• Manipularea simultană a sarcinilor radiale și axiale
• Caracteristici de mișcare lină
• Rigiditate ridicată pentru precizia pozițională
