Rulment cu role de ac: Proiectare și aplicații

Rulmenți cu role cu ac sunt un tip specializat de rulment cu role cunoscut pentru capacitatea lor ridicată de încărcare într-un design compact. Folosesc role cilindrice lungi și subțiri (ace) cu un raport lung lungime-diametru, ceea ce le face ideale pentru aplicații cu spațiu radial limitat. Acest articol explorează utilizarea rulmenților cu ac și a aspectelor cheie ale proiectării rulmentării acului, inclusiv comparații de performanță cu alte tipuri de rulment.

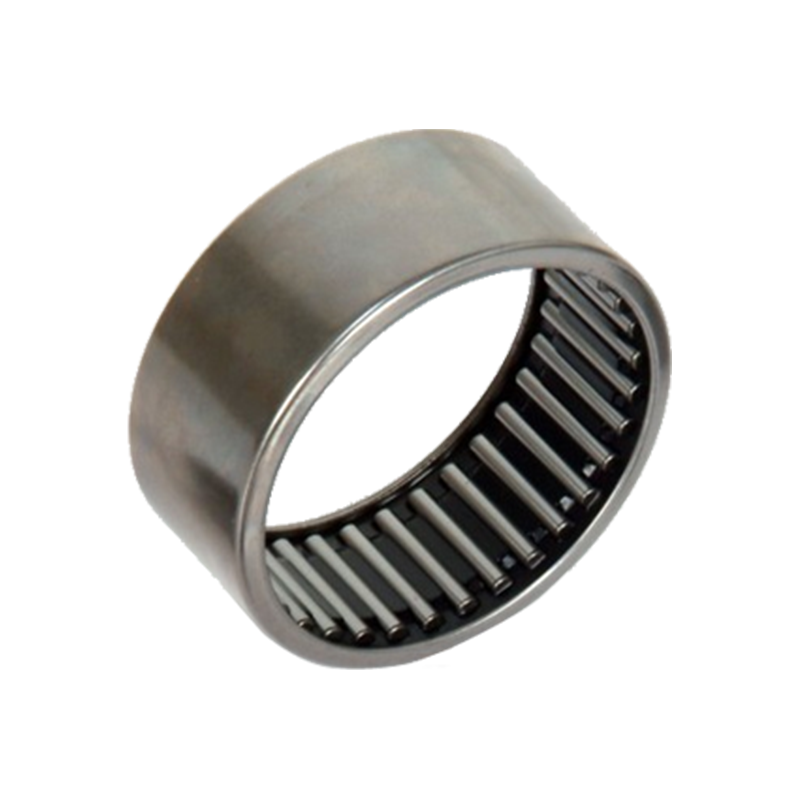

Rulment cu ac din seria BK

Utilizarea rulmentului acului

Rulmenții cu role cu ac sunt utilizate pe scară largă în industriile în care constrângerile de spațiu și cerințele de încărcare ridicate sunt critice. Unele aplicații comune includ:

Transmisii auto: utilizate în cutii de viteze, ansambluri de ambreiaj și sisteme diferențiale datorită capacității lor de a gestiona sarcini radiale ridicate în spații strânse.

Aerospațial și apărare: angajați în motoare cu aeronave, unelte de aterizare și sisteme de rotor pentru durabilitatea lor și proprietățile ușoare.

Mașini industriale: găsite în imprimarea preselor, mașinilor textile și roboticii unde sunt esențiale precizia și compactitatea.

Echipament medical: utilizat în dispozitive imagistice și instrumente chirurgicale datorită funcționării și fiabilității lor lină.

Comparație de performanță: rulmenți de ac vs. rulmenți cu bile

Rulmenții de ac depășesc rulmenții cu bile în capacitatea de încărcare și eficiența spațiului, dar sunt mai puțin potriviți pentru aplicații de mare viteză.

Proiectarea rulmentului acului

Proiectarea rulmenților cu role cu ac se concentrează pe maximizarea capacității de încărcare, reducând în același timp spațiul. Considerațiile cheie de proiectare includ:

1. Geometrie cu role
Rolele de ac au o lungime de 3-10 ori cu diametrul lor, permițând o distribuție mai mare a sarcinii.
Măcinarea de precizie asigură un contact uniform cu traseele de curse, reducând concentrațiile de stres.

2. Configurații cușcă și curse
Rulmenții cu ac de cană desenată: prezintă un inel exterior subțire, ideal pentru aplicații ușoare.
Rulmenți cu ac de inel prelucrat: au inele interioare/exterioare solide pentru utilizare grea.

Cușcă vs. complement complet:
Proiectele în cușcă reduc frecarea și permit viteze mai mari.
Proiectele complete de completare (fără cușcă) maximizează capacitatea de încărcare, dar viteza limită.

3. Selectarea materialelor
Standard: Oțel crom (SAE 52100) pentru aplicații generale.
Performanță de înaltă performanță: oțel ceramic sau inoxidabil pentru medii corozive sau la temperaturi extreme.

4. Lubrifiere și sigilare
Ungerea sau ungerea uleiului este esențială pentru reducerea uzurii.
Garnituri integrate sau scuturi împiedică contaminarea în medii dure.
