Seria BK

Rulmenții pentru roți cu ace din seria BK sunt rulmenți de înaltă precizie, cu sarcină mare, care sunt utilizați pe scară largă în echipamente mecanice și echipamente de automatizare. Această serie de rulmenți este compusă în principal din inel interior, inel exterior, rolă cu ac și cușcă. Are avantajele structurii compacte, frecarea redusă și funcționarea lină. Seria BK este potrivită în special pentru aplicații cu spațiu limitat. Poate rezista la sarcini radiale și anumite sarcini axiale, îmbunătățind eficiența și durata de viață a echipamentului. Designul său excelent îi permite să funcționeze bine în condiții de viteză mare și încărcare mare și este utilizat pe scară largă în automobile, mașini-unelte, textile, imprimare și alte industrii. În plus, rulmenții din seria BK folosesc materiale de înaltă calitate și tehnologie avansată de procesare în timpul procesului de fabricație pentru a asigura fiabilitatea și durabilitatea produsului și sunt componente indispensabile și importante în industria modernă.

Trimiteți o cerere

ROTUL DE AC · CUPA TRASĂ · COMPACT

Seria BK Rulment cu role cu ace

capete deschise sarcină radială mare design compact

Rulmenții cu role din seria BK sunt rulmenți de tip cupă trasă cu capete deschise, proiectați pentru aplicații care necesită o capacitate mare de încărcare radială într-un spațiu radial minim. Inelul exterior trasat dintr-o bucată servește atât ca canal de rulare, cât și ca carcasă, eliminând necesitatea unui orificiu separat al carcasei. Rolele cu ac șlefuite cu precizie cu profile logaritmice asigură o distribuție optimă a sarcinii și solicitări reduse pe margine. Rulmentul este furnizat cu un arc de reținere care ține acul în poziție în timpul manipulării și asamblarii. Temperatura de funcționare variază de la -30°C până la 120°C, compatibil cu unsori și uleiuri standard. Seria BK oferă interschimbabilitate directă cu modelele existente și este disponibilă într-o gamă largă de dimensiuni metrice pentru utilizare în transmisii auto, cutii de viteze industriale și mașini compacte.

Design care economisește spațiu

Construcția de cupă trasă elimină necesitatea unui orificiu separat al carcasei, reducând dimensiunea și greutatea totală a ansamblului.

Sarcină radială mare

Linia de contact dintre ace și canalele de rulare oferă o capacitate de încărcare radială superioară în comparație cu rulmenții cu bile de dimensiuni similare.

Arc de reținere

Arcul de reținere integrat ține setul de ac în siguranță în timpul manipulării, simplificând instalarea și prevenind pierderea rolei.

Profil logaritmic

Profilul optimizat al rolei cu ac reduce solicitările pe margine și îmbunătățește distribuția sarcinii, prelungind durata de viață la sarcini grele.

Specificatii tehnice

Diametrul alezajului 5mm - 50mm

Diametrul exterior 9mm - 62mm

Gama de lățime 8mm - 35mm

Capacitate de sarcină dinamică 3,2 kN - 28,5 kN

Capacitate de sarcină statică 4,8 kN - 42,0 kN

Viteza de limitare (unsoare) 6000 - 18000 rpm

Viteza de limitare (ulei) 8000 - 24000 rpm

Tip cușcă Arc de reținere

Material GCr15 / SAE 52100

Interval de temperatură -30°C până la 120°C

Scenarii de aplicare

Transmisii auto

Arborele cutiei de viteze, ansamblurile sincronizatoare și ansamblurile de angrenaje planetare care necesită un suport radial compact.

Cutii de viteze industriale

Unități de reducere de mare viteză și cuplu mare unde spațiul este limitat.

Scule electrice

Mașină de găurit, polizoare și polizoare unghiulară care necesită rulmenți compacti de înaltă densitate.

Utilaje agricole

Componentele mașinii de recoltat, antrenările PTO și sistemele transportoare.

Cereri tehnice

Care este diferența dintre rulmenții cu ace din seria BK și HK?

Rulmenții din seria BK au capete deschise, permițând lubrifierea prin arbore și ușurința de asamblare. Rulmenții din seria HK sunt rulmenți cu capăt închis, cu un capac inferior etanș, care oferă protecție suplimentară împotriva contaminării și reține lubrifiantul.

Ce duritate a arborelui este recomandată pentru rulmenții din seria BK?

Duritatea recomandată a arborelui este de 58-62 HRC cu o rugozitate a suprafeței Ra ≤ 0,2 µm. Arborele funcționează ca canal de rulare interioară, astfel încât duritatea și finisajul corespunzătoare sunt esențiale pentru performanța optimă a rulmentului și durata de viață.

Cum ar trebui montați rulmenții BK?

Apăsați rulmentul în carcasă folosind o unealtă de montare care atinge inelul exterior. Asigurați-vă că orificiul carcasei este în limitele de toleranță și fără bavuri. Nu aplicați niciodată forță prin ace sau prin arcul de reținere.

Ce lubrifiere este recomandată pentru rulmenții BK?

Utilizați unsoare cu litiu de gradul NLGI 2 cu aditivi EP pentru majoritatea aplicațiilor. Pentru operațiuni de mare viteză, este preferată lubrifierea cu ulei. Asigurați-vă că lubrifiantul ajunge la suprafețele de contact ac-canal înainte de pornire.

Toleranța alezajului carcasei

Toleranța recomandată a carcasei este H7 pentru aplicațiile standard. Pentru medii cu vibrații mari, utilizați potrivirea carcasei P6.

Pregătirea arborelui

Asigurați-vă că arborele este șlefuit și întărit la 58-62 HRC cu un finisaj al suprafeței Ra ≤ 0,2 µm. Îndepărtați marginile ascuțite și bavurile.

Depozitare

A se pastra in ambalajul original intr-un mediu uscat cu temperatura stabila. Evitați expunerea la umiditate și substanțe chimice corozive.

Lubrifiere

Aplicați lubrifiant pe arbore și pe setul de ac înainte de asamblare. Pentru aplicații sigilate, asigurați-vă un volum adecvat de umplere cu grăsime.

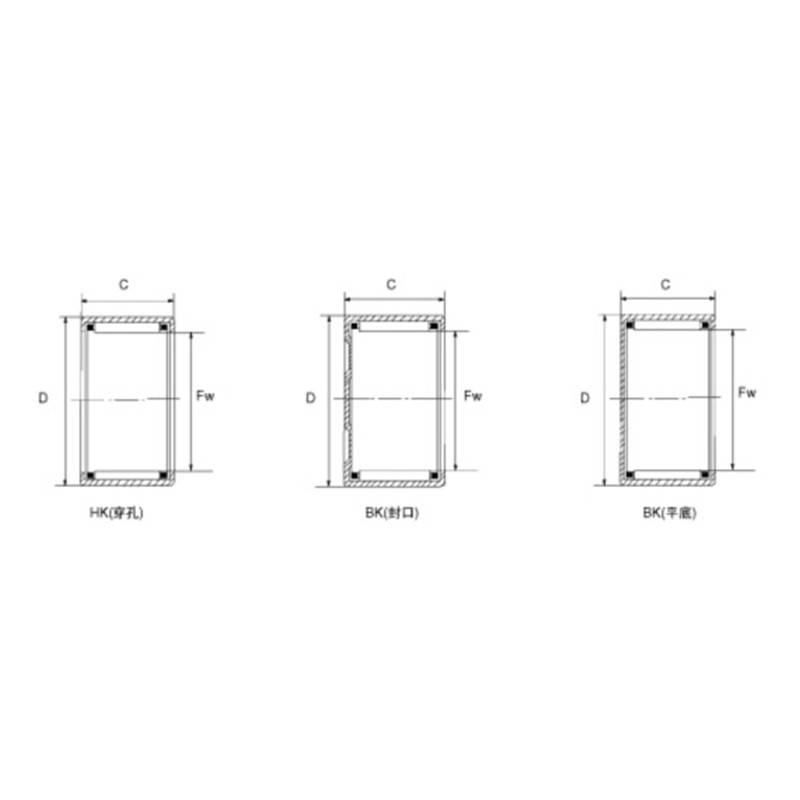

Denumirea rulmentului		Diametrul arborelui (mm)	Greutate (Kg)	Dimensiuni limită (mm)			Capacitate de sarcină de bază (N)		Viteza de limitare (rpm)
Cod curent	Cod original	Diametrul arborelui (mm)	Greutate (Kg)	Fw	D	C	Dinamic	Static	ulei
BK0306TN		3		3	6.5	6	1320	950	6000
BK0408TN	Apr-1941	4	1.8	4	8	8	1540	1070	40000
BK0509	45941/5	5	2.1	5	9	9	2200	1790	36000
BK0608	35941/6	6	2.2	6	10	8	1830	1550	32000
BK0609	45941/6	6	2.6	6	10	9	2650	2400	30000
BK0709	45941/9	7	2.9	7	11	9	2800	2150	27000
BK0808	35941/8	8	3	8	12	8	2550	2400	21000
BK0810	88941/8	8	3.4	8	12	10	3700	3450	21000
BK08X14X10	25942/8	8	5.8	8	14	10	3800	3950	25000
BK0908	35941/9	9	3.4	9	13	8	3650	4050	25000
BK0910	55941/9	9	4.3	9	13	10	4050	4250	25000
BK0912	65941/9	9	4.9	9	13	12	5000	6000	25000
BKl010	55941/10	10	4.3	10	14	10	3900	4800	19000
BKl012	65941/10	10	5	10	14	12	5000	6300	19000
BKl015		10	6.2	10	14	15	6700	7800	19000
BKl0X16X10		10	6.8	10	16	10	6800	8800	18000
BKl210	55941/12	12	5.2	12	16	10	4150	5800	19000
BKl212	65941/12	12	6.2	12	16	12	3800	5100	15000
BKl2X18X12	35942/12K	12	10.3	12	18	12	5500	6300	17000
BKl312	BKl312	13	11.2	13	19	12	6200	7100	17000
BKl410	35941/14	14	12.1	14	20	10	6700	7000	16000
BKl512	35941/15	15	12.7	15	21	12	7000	8400	14000
BKl515		15		15	21	15	9800	11400	14000
BKl516	55941/15	15	16.5	15	21	16	9800	11400	14000
BKl522		15	22	15	21	22	10400	16500	14000
BKl612	35941/16	16	13.8	16	22	12	7100	9200	14000
BKl616	55941/16	16	17.6	16	22	16	10100	14300	14000
BKl622	85941/16	16	23.4	16	22	22	11100	17400	14000
BKl712	35941/17	17	14.5	17	23	12	6900	9300	13000
BKl716		17		17	23	16	8500	12500	10000
BKl812	35941/18	18	14.9	18	24	12	7100	9900	12000
BKl816	55941/18	18	19.9	18	24	16	10600	15300	12000
BK2010	25941/20	20	14	20	26	10	5900	7200	10000
BK2012	35941/20	20	16.7	20	26	12	7600	10100	10000
BK2016	55941/20	20	22.3	20	26	16	11700	29100	10000
BK2020	75941/20	20	27.1	20	26	20	13700	24000	10000
BK2030		20	43	20	26	30	21800	40000	10100
BK2212	35941/22	22	18.1	22	28	12	8100	10400	10100
BK2216	55941/22	22	24.3	22	28	16	11400	18100	10100
BK2220	75941/22	22	29.9	22	28	20	14500	25000	10100
BK2512	25941/25	25	23.2	25	32	12	10000	14200	9000
BK2516	5941/25	25	31	25	32	16	13600	50000	9000
BK2520	65941/25	25	38.7	25	32	20	17900	30000	9000
BK2526		25	49	25	32	26	22500	42000	9000
BK2538	85941/25	25	69	25	32	38	30000	58000	9000
BK2816	45941/28	28	34.1	28	35	16	15400	22500	8700
BK2820	65941/28	28	43	28	35	20	18900	32000	8700
BK3012	25941/30	30	27.9	30	37	12	10100	16200	8100
BK3016	45941/30	30	37.1	30	37	16	15200	27000	8100
BK3020	65941/30	30	46.5	30	37	20	19700	33500	8100
BK3026		30	59.4	30	37	26	24000	50000	8100
BK3038		30	82.5	30	37	38	32500	74000	8100
BK3512	25941/35	35	32.9	35	42	12	12100	19300	7100
BK3516	45941/35	35	43.8	35	42	16	15700	27500	7100
BK3520	65941/35	35	54.8	35	42	20	20800	41000	7100
BK3530		35		35	42	30
BK4012	25941/40	40	38.2	40	47	12	14000	24300	6300
BK4016	45941/40	40	51	40	47	16	20000	38500	6300
BK4020	65941/40	40	62	40	47	20	25500	52000	6300
BK4512	25941/45	45	45	45	52	12	12900	22500	5800
BK4516	45941/45	45	56	45	52	16	19300	38000	5800
BK4520	65941/45	45	72	45	52	20	22000	51000	5800
BK5020	55941/50	50	87.3	50	58	20	28000	60000	5300
BK5025	5943/50	50	109	50	58	25	34500	80000	5300
BK5520	55941/55	55	93.8	55	63	20	29500	59900	4600
BK5528	85941/55	55	132	55	63	28	39090	98000	4600
BK6012		60	77	60	68	12	12400	29000	4100
BK6020	55941/60	60	105	60	68	20	30500	72000	4100
BK6032	85941/60	60	164	60	68	32	50000	131000	4100
