Seria NUP2200

Rulmenții cu role cilindrice din seria NUP sunt o componentă mecanică importantă și sunt utilizați pe scară largă în diverse echipamente industriale. Designul său structural este unic. Inelul interior adoptă un design separabil, iar inelul exterior este echipat cu două inele de reținere laterale, permițându-i să reziste la sarcini radiale mai mari și la sarcini axiale mai mici. Zona de contact dintre rolele acestui tip de rulment și inelele interioare și exterioare este mare, reducând astfel efectiv frecarea și uzura și prelungind durata de viață. Rulmenții din seria NUP se caracterizează prin rigiditate ridicată și capacitate portantă și sunt potriviți pentru aplicații de mare viteză și sarcini grele. În plus, instalarea și întreținerea acestuia sunt, de asemenea, relativ convenabile și este potrivit pentru utilizare în multe domenii, cum ar fi motoare, reductoare și echipamente mecanice.

Trimiteți o cerere

NUP2200

RULMENȚI CILINDRICI

Un singur rând · flanșe integrale pe ambele părți ale inelului interior · amplasare axială bidirecțională

flanse integrale

locația puțului

design separabil

capacitate radială mare

Detalii de construcție

Rulmenții cu role cilindrice din seria NUP2200 încorporează flanșe integrale pe ambele părți ale inelului interior, permițând amplasarea axială bidirecțională a arborelui față de carcasă. Acest design combină capacitatea de încărcare radială a unui rol complet cilindric cu capacitatea de a transmite forțe axiale în ambele direcții. Inelul exterior are două nervuri integrale care ghidează setul de role, în timp ce inelul interior include flanșe fixe la ambele capete. Construcția separabilă permite ca ansamblul inelului interior cu role și cușcă să fie montat independent de inelul exterior. Rolele sunt ghidate de o cușcă din alamă prelucrată sau din oțel presat, menținând o distanță constantă la viteze diferite. Căile de rulare sunt călite prin inducție la 60-64 HRC, cu un finisaj șlefuit de Ra 0,2 până la 0,4 micrometri.

Capacitate de direcție a încărcăturii

Sarcina radiala capacitate maximă

Sarcină axială (bidirecțională) până la 0,25 x C0

Sarcina combinata validat pentru viteză mare

Tabel de dimensiuni

NUP2205 25x52x18 C 32,5 kN

NUP2206 30x62x20 C 48,0 kN

NUP2207 35x72x23 C 61,0 kN

NUP2208 40x80x23 C 72,0 kN

NUP2209 45x85x23 C 76,5 kN

NUP2210 50x90x23 C 82,0 kN

NUP2212 60x110x28 C 118 kN

NUP2215 75x130x31 C 158 kN

0.025

coeficientul de frecare tipic

150°C

functionare continua maxima

grad de precizie disponibil

Instalații dovedite pe teren

arborii principali ai motorului electric cutii de viteze industriale suporturile rotorului pompei acţionarea compresoarelor scripete cu capul transportorului echipamente de manipulare a materialelor

Design NUP față de alți rulmenți cu role cilindrice

Seria NU

Fără flanșe pe inelul interior → libertate axială în ambele direcții

Seria NJ

Flanșă simplă pe inelul interior → amplasare axială într-o singură direcție

seria NUP

Flanșe duble pe inelul interior → amplasarea arborelui bidirecțională

Note critice de aplicare

Capacitatea de încărcare axială este limitată la 25% din valoarea nominală de încărcare radială statică pentru proiectarea NUP.

La montare, asigurați-vă că flanșele integrale de pe inelul interior nu sunt supuse impactului în timpul asamblării.

Este necesară o sarcină radială minimă de 0,02 ori C pentru a preveni derapajul rolelor la viteze mari de rotație.

Pentru aplicațiile cu inversări axiale frecvente, rulmenții NUP oferă o poziție pozitivă a arborelui fără rulmenți axiali suplimentari.

Cereri tehnice

Ce diferențiază NUP de rulmenții NJ?

Rulmenții NUP au flanșe integrale pe ambele părți ale inelului interior, permițând amplasarea axială bidirecțională. Rulmenții NJ au o singură flanșă, permițând deplasarea axială într-o singură direcție.

Rulmenții NUP pot suporta dezalinierea?

Misolența unghiulară este limitată la mai puțin de 0,05 grade datorită geometriei liniei de contact. Rulmenții sferici cu role sunt recomandați pentru alinierea greșită care depășește 0,1 grade.

Procedura de montare recomandată pentru seria NUP2200

Apăsați sau încălziți inelul interior pe arbore folosind un încălzitor cu inducție la 90-100°C. Montați inelul exterior cu carcasă potrivită H7 pentru aplicații cu inel exterior rotativ sau j6 pentru condiții de inel exterior staționar.

Conformitatea dimensională ISO 15:2017 DIN 5412-1 interschimbabil

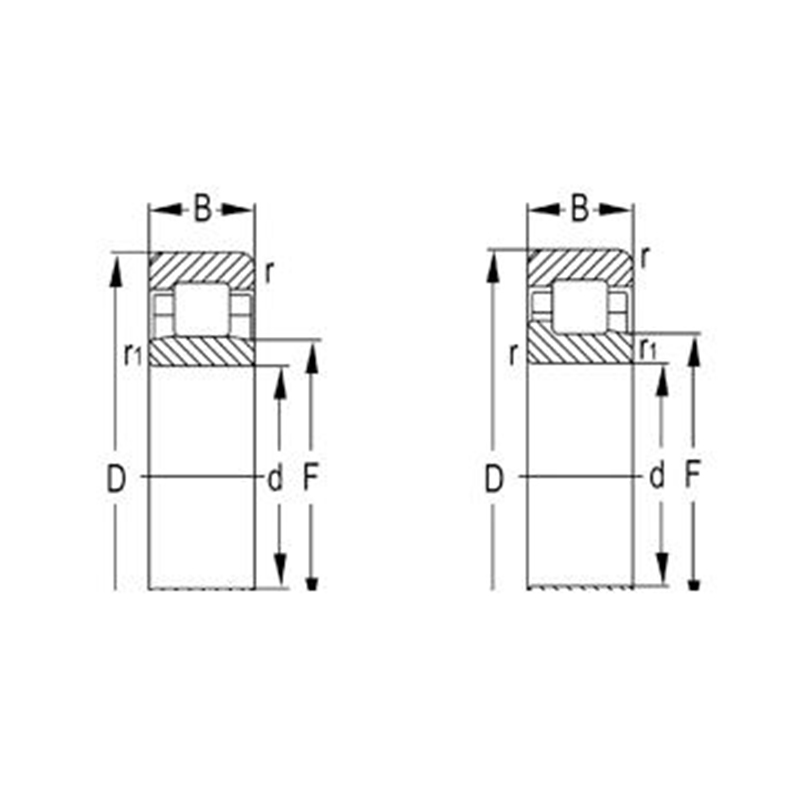

Desemnarea	Dimensiuni principale (mm)					Capacitate de sarcină de bază (KN)		Viteză limitată (rpm)		Greutate
Desemnarea	d	D	B	rs min	rs1min	dinamic (Cr)	Static(Cor)	Unsoare	ulei	(kg)
NUP2204E	20	47	18	1	0.6	30.5	28.3	14000	16000	0.158
NUP2205E	25	52	18	1	0.6	35	34.5	11000	13000	0.186
NUP2206E	30	62	20	1	0.6	49	50	9700	11000	0.297
NUP2207E	35	72	23	1.1	0.6	61.5	65.5	8500	10000	0.455
NUP2208	40	80	23	1.1	1.1	58	62	8500	10000	0.49
NUP2208E	40	80	23	1.1	1.1	72.5	77.5	7600	8900	0.552
NUP2209	45	85	23	1.1	1.1	61.5	68	7600	9000	0.53
NUP2209E	45	85	23	1.1	1.1	76	84.5	6800	8000	0.6
NUP2210	50	90	23	1.1	1.1	64	73.5	6900	8100	0.571
NUP2210E	50	90	23	1.1	1.1	79.5	91.5	6200	7300	0.652
NUP2211	55	100	25	1.5	1.1	75.5	87	6300	7400	0.773
NUP2211E	55	100	25	1.5	1.1	97	114	5600	6600	0.968
NUP2212	60	110	28	1.5	1.5	96	116	5800	6800	1.06
NUP2212E	60	110	28	1.5	1.5	131	157	5200	6100	1.21
NUP2213	65	120	31	1.5	1.5	120	149	5400	6300	1.4
NUP2213E	65	120	31	1.5	1.5	149	181	4800	5600	1.6
NUP2214	70	125	31	1.5	1.5	119	151	5000	5900	1.47
NUP2214E	70	125	31	1.5	1.5	156	194	4500	5200	1.7
NUP2215	75	130	31	1.5	1.5	130	162	4700	5500	1.55
NUP2215E	75	130	31	1.5	1.5	162	207	4200	4900	1.79
NUP2216	80	140	33	2	2	147	186	4400	5100	1.93
NUP2216E	80	140	33	2	2	186	243	3900	4600	2.12
NUP2217	85	150	36	2	2	170	218	4100	4800	2.44
NUP2217E	85	150	36	2	2	217	279	3700	4300	2.68
NUP2218	90	160	40	2	2	197	248	3900	4600	3.1
NUP2218E	90	160	40	2	2	242	315	3500	4100	3.33
NUP2219	95	170	43	2.1	2.1	230	298	3600	4300	3.79
NUP2219E	95	170	43	2.1	2.1	286	370	3300	3800	4.14
NUP2220	100	180	46	2.1	2.1	258	340	3500	4100	4.57
NUP2220E	100	180	46	2.1	2.1	335	445	3100	3600	5.01
NUP2222	110	200	53	2.1	2.1	320	415	3100	3700	6.56
NUP2222E	110	200	53	2.1	2.1	385	515	2800	3300	7.4
NUP2224	120	215	58	2.1	2.1	350	460	2900	3400	8.19
NUP2224E	120	215	58	2.1	2.1	450	620	2600	3000	9.18
NUP2226	130	230	64	3	3	380	530	2600	3100	10.2
NUP2226E	130	230	64	3	3	530	735	2300	2700	11.8
NUP2228	140	250	68	3	3	445	635	2400	2800	12.9
NUP2228E	140	250	68	3	3	575	835	2100	2500	15.8
NUP2230	150	270	73	3	3	500	710	2200	2600	16.3
NUP2230E	150	270	73	3	3	660	980	2000	2400	19.7
