Seria 3000A-2Z

Rulmentul cu bile cu contact unghiular cu două rânduri seria 3000A-2Z este un rulment de înaltă performanță utilizat pe scară largă în echipamente electromecanice, automobile și mașini industriale. Această serie de rulmenți are un design cu două rânduri, poate rezista la sarcini axiale și radiale mai mari și este potrivită pentru utilizare în condiții de funcționare de mare viteză și în condiții de sarcină grea. Structura sa de contact unghiular permite rulmentului să disperseze eficient stresul, să reducă frecarea și să îmbunătățească durabilitatea atunci când poartă sarcina. Rulmenții din seria 3000A-2Z sunt echipați și cu capace de praf (2Z), care împiedică efectiv pătrunderea murdăriei și impurităților în interiorul rulmenților și prelungesc durata de viață a acestora. În plus, acest rulment are performanțe excelente în ceea ce privește precizia și rigiditatea, făcându-l potrivit pentru aplicații de înaltă precizie.

Trimiteți o cerere

RÂND DUBLU · CONTACT 30° · ZZ ECRATAT

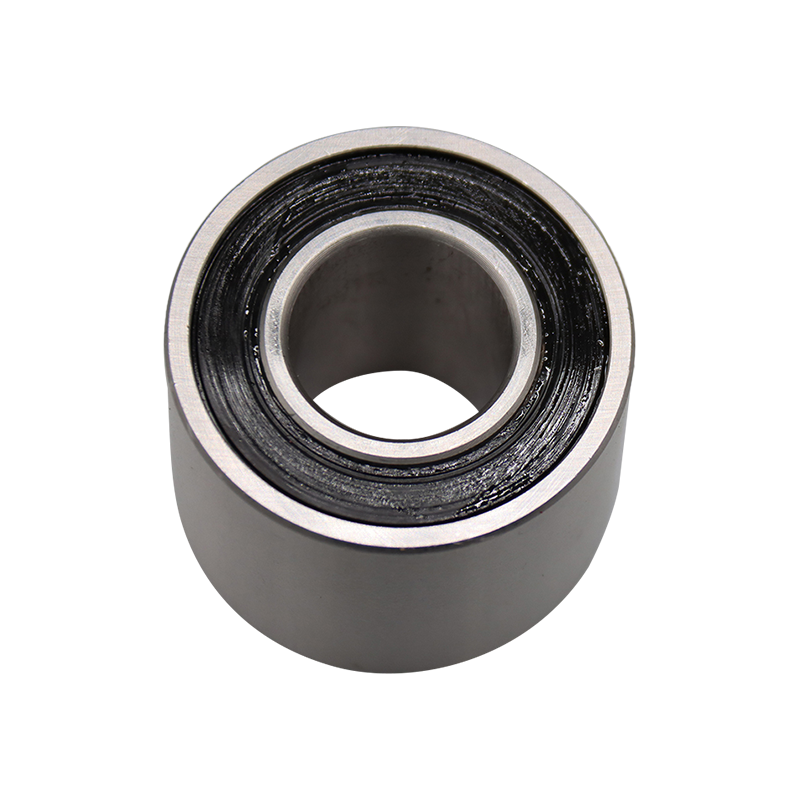

3000A-2Z Rulmenți cu bile cu contact unghiular cu două rânduri

Unghi de contact de 30° scuturi metalice ZZ pre-unsă

Rulmenții cu bile cu contact unghiular cu două rânduri din seria 3000A-2Z sunt proiectați pentru aplicații care necesită o capacitate mare de încărcare axială și radială într-o anvelopă axială compactă. Configurația cu două rânduri oferă suport axial bidirecțional, menținând în același timp o lățime îngustă în comparație cu rulmenții cu un singur rând pereche. Unghiul de contact de 30° optimizează echilibrul dintre rigiditatea axială și capacitatea de încărcare radială. Echipați cu scuturi metalice 2Z pe ambele părți, acești rulmenți oferă o protecție eficientă împotriva particulelor mari, menținând în același timp un cuplu de frecare scăzut. Pre-lubrifiate cu vasoare de litiu de înaltă calitate, rulmenții oferă o funcționare fără întreținere pentru intervale de service extinse. Temperatura de funcționare variază de la -30°C la 110°C. Aplicațiile tipice includ pompe, cutii de viteze, motoare electrice și mașini industriale în care eficiența spațiului și capacitatea mare de încărcare sunt esențiale.

Suport axial bidirectional

Configurația cu două rânduri oferă capacitate de încărcare axială în ambele direcții, eliminând nevoia de pereche de rulmenți pe un singur rând.

Unghi de contact optimizat

Unghi de contact de 30° delivers balanced performance between axial stiffness and radial load capacity for versatile applications.

Sistem de ecranare 2Z

Scuturile metalice de pe ambele părți oferă protecție eficientă împotriva particulelor mari, menținând în același timp cuplul de frecare scăzut.

Lățimea axială compactă

Designul cu lățime îngustă se potrivește spațiilor axiale limitate, oferind în același timp capacitatea de încărcare a doi rulmenți cu un singur rând.

Specificatii tehnice

Diametrul alezajului d 10 mm - 40 mm

Diametrul exterior D 30 mm - 80 mm

Latimea B 14 mm - 28 mm

Unghiul de contact 30° nominal

Sarcina dinamica C 8,2 kN - 32,5 kN

Sarcina statica C0 5,6 kN - 22,8 kN

Viteza de limitare (unsoare) 6000 - 16000 rpm

Tip de ecranare 2Z (scuturi metalice)

Gradul de precizie P0 / P5

Material pentru cuști PA66 armat cu fibra de sticla

Scenarii de aplicare

Pompe industriale

Pompe centrifuge și pompe volumetrice care necesită sprijin axial bidirecțional.

Cutii de viteze

Suport arbore în transmisii de reducere și sisteme de transmisie a puterii cu spațiu axial limitat.

Motoare electrice

Suport arbore motor cu control preîncărcare pentru poziționarea precisă a rotorului.

Utilaje agricole

Role transportoare și arbori de antrenare în mașini de recoltat și tractoare.

Cereri tehnice

Care este diferența dintre etanșarea 2Z și 2RS?

2Z se referă la scuturi metalice pe ambele părți, care protejează împotriva particulelor mari și oferă un cuplu de frecare scăzut. 2RS se referă la garnituri de cauciuc de contact pe ambele părți, care asigură o etanșare completă împotriva umezelii și a contaminanților, dar cu un cuplu de frecare mai mare.

Cum setez preîncărcarea pentru rulmenții 3000A-2Z?

Rulmenții 3000A-2Z sunt livrați cu setări interne de preîncărcare optimizate pentru aplicații tipice. Pentru cerințe specifice de preîncărcare, consultați producătorul. În majoritatea cazurilor, rulmentul este proiectat pentru preîncărcare standard, fără a fi necesară o ajustare suplimentară.

Rulmenții 3000A-2Z pot face față alinierii greșite?

Rulmenții cu contact unghiular au o capacitate limitată de dezaliniere. Nealinierea unghiulară maximă recomandată este mai mică de 0,05 grade. Pentru aplicații cu dezaliniere, luați în considerare rulmenții sferici cu role sau rulmenții cu bile cu auto-aliniere.

Montare

Aplicați forță uniform pe inelul care este montat. Utilizați o presă cu mâneci de sprijin adecvate. Nu aplicați forță prin elementele de rulare.

Considerarea preîncărcării

Preîncărcarea excesivă poate provoca supraîncălzire și oboseală prematură. Urmați specificațiile producătorului pentru potrivirea carcasei și a arborelui.

Depozitare

A se pastra in ambalajul original intr-un loc uscat, curat, cu temperatura stabila. Evitați expunerea la atmosfere corozive.

Lubrifiere

Pre-lubrifiat pe viață. Nu este necesară lubrifierea inițială. Pentru condiții dure, consultați producătorul pentru opțiunile de relubrifiere.

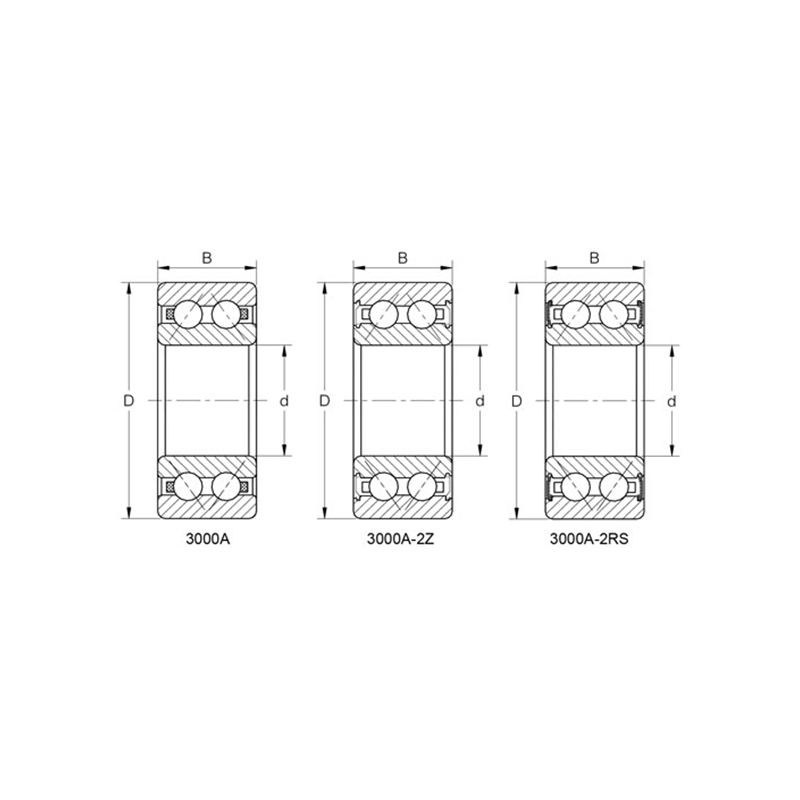

Desemnarea	Dimensiuni principale (mm)			Capacitate de sarcină de bază (KN)		Viteză limitată (rpm)		Greutate
Desemnarea	d	D	B	dinamic (Cr)	Static(Cor)	Unsoare	ulei	(kg)
3000A-2Z	10	26	12	5.5	3.2	18000	-	0.022
3200A-2Z	10	30	14.3	7.5	4.3	16000	-	0.05
3001A-2Z	12	28	12	6.1	3.7	17000	-	0.025
3201A-2Z	12	32	15.9	9	4.9	14000	-	0.058
3002A-2Z	15	32	13	8.5	5.4	14500	-	0.036
3202A-2Z	15	35	15.9	10	6	11000	-	0.066
3302A-2Z	15	42	19	14	8	10000	-	0.13
3003A-2Z	17	35	14	9	6	12500	-	0.042
3203A-2Z	17	40	17.5	12.7	7.8	9000	-	0.096
3303A-2Z	17	47	22.2	17.3	10.4	8000	-	0.18
3804A-2Z	20	32	10	4.9	3.9	13000	-	0.02
3904A-2Z	20	37	13	9.3	6.6	12000	-	0.046
3004A-2Z	20	42	16	14.2	9.6	11000	-	0.08
3204A-2Z	20	47	20.6	19	12.1	8000	-	0.16
3304A-2Z	20	52	22.2	19	12.3	8500	-	0.22
3805A-2Z	25	37	10	5.5	4.9	11500	-	0.025
3905A-2Z	25	42	13	9.6	7.5	11000	-	0.062
3005A-2Z	25	47	16	15.2	11	9500	-	0.1
3205A-2Z	25	52	20.6	20.6	13.9	7500	-	0.19
3305A-2Z	25	62	25.4	27.6	17.8	7500	-	0.367
3806A-2Z	30	42	10	5.7	5.6	10000	-	0.03
3906A-2Z	30	47	13	9.9	8.3	9500	-	0.095
3006A-2Z	30	55	19	20.3	15.5	8000	-	0.16
3206A-2Z	30	62	23.8	25.7	18.5	6300	-	0.31
3306A-2Z	30	72	30.2	37.2	25.9	6000	-	0.59
3807A-2Z	35	47	10	6.1	6.2	8500	-	0.035
3907A-2Z	35	55	15	12.9	11.3	8000	-	0.138
3007A-2Z	35	62	20	24.2	20.4	6500	-	0.24
3207A-2Z	35	72	27	30.4	23.5	5600	-	0.51
3307A-2Z	35	80	34.9	46.1	35.3	5300	-	0.82
3808A-2Z	40	52	10	6.4	6.9	7000	-	0.04
3908A-2Z	40	62	16	17.4	15.8	6500	-	0.158
3008A-2Z	40	68	21	24.5	20.8	6000	-	0.279
3208A-2Z	40	80	30.2	40.8	30.2	5300	-	0.64
3308A-2Z	40	90	36.5	54.9	40.1	4800	-	1.06
3809A-2Z	45	58	10	6.7	7.7	6300	-	0.055
3909A-2Z	45	68	16	17.9	17.2	6000	-	0.183
3009A-2Z	45	75	23	39.3	36.4	5600	-	0.364
3209A-2Z	45	85	30.2	42.8	34.5	4800	-	0.72
3309A-2Z	45	100	39.7	72.1	52	4300	-	1.24
3810A-2Z	50	65	12	7	8.4	6000	-	0.075
3910A-2Z	50	72	16	19.1	19.6	5800	-	0.189
3010A-2Z	50	80	23	42.3	41.9	5300	-	0.395
3210A-2Z	50	90	30.2	43.2	35.3	4500	-	0.78
3310A-2Z	50	110	44.4	84.9	62.6	4000	-	1.96
3811A-2Z	55	72	13	12.8	14.4	5500	-	0.01
3911A-2Z	55	80	19	20	21.7	5300	-	0.282
3011A-2Z	55	90	26	43.7	44.7	4800	-	0.581
3211A-2Z	55	100	33.3	53.9	47.2	4000	-	1.03
3311A-2Z	55	120	49.2	106.3	82	3600	-	2.4
3812A-2Z	60	78	14	13.6	16.2	5000	-	0.14
3912A-2Z	60	85	19	21	23.8	4800	-	0.303
3012A-2Z	60	95	26	47.2	53.4	4400	-	0.621
3212A-2Z	60	110	36.5	61.3	52.6	3800	-	1.4
3312A-2Z	60	130	54	121.4	95.1	3400	-	3.24
3813A-2Z	65	85	15	15.1	18.3	4700	-	0.182
3913A-2Z	65	90	19	21.4	24.8	4500	-	0.324
3013A-2Z	65	100	26	49.5	59.2	4000	-	0.661
3213A-2Z	65	120	38.1	73.4	66.6	3400	-	1.84
3313A-2Z	65	140	58.7	137.5	109.6	2800	-	3.9
3814A-2Z	70	90	15	18	21.9	4400	-	0.19
3914A-2Z	70	100	23	25.8	30	4000	-	0.516
3014A-2Z	70	110	30	54.2	58.9	3600	-	0.95
3214A-2Z	70	125	39.7	80.5	73.8	3200	-	1.98
3314A-2Z	70	150	63.5	154.5	125.1	2800	-	4.7
3815A-2Z	75	95	15	16	20.3	4200	-	0.224
3915A-2Z	75	105	23	26	31.3	3800	-	0.546
3015A-2Z	75	115	30	57.7	66.5	3400	-	1.003
3215A-2Z	75	130	41.3	87.9	81.4	3000	-	2.01
3315A-2Z	75	160	68.3	171.4	134.8	2600	-	6.3
3216A-2Z	80	140	44.4	103.7	97.5	2800	-	2.48
3316A-2Z	80	170	68.3	190.1	151.7	2400	-	7.21
3217A-2Z	85	150	49.2	111.8	106.4	2400	-	3.2
3317A-2Z	85	180	73	189.4	234.5	2200	-	8.3
3218A-2Z	90	160	52.4	111.8	106.4	2400	-	4.5
