Seria QJ300

The Rulmenți cu bile cu contact unghiular cu două rânduri seria QJ300 sunt componente rotative proiectate cu precizie, concepute pentru a suporta sarcini radiale și axiale simultane în ambele direcții. Din punct de vedere structural, această serie corespunde a doi rulmenți cu bile cu contact unghiular cu un singur rând dispuși într-o configurație spate în spate, integrați într-un design compact cu o singură unitate. Geometria internă prezintă un unghi de contact specific care facilitează rigiditatea axială mare și capacitatea de a gestiona momentele de înclinare. Fabricați din oțel crom degazat în vid (GCr15), acești rulmenți sunt supuși unor procese standardizate de tratament termic pentru a asigura stabilitatea dimensională și rezistența la oboseală. Seria QJ300 se caracterizează prin necesarul redus de spațiu axial în comparație cu unitățile cu un singur rând pereche, ceea ce o face o componentă esențială pentru optimizarea transmisiei industriale și ansamblurile mecanice de mare viteză care necesită un suport rigid al arborelui.

Trimiteți o cerere

Specificații tehnice și prezentare generală a ingineriei: Rulmenți cu bile cu contact unghiular cu două rânduri seria QJ300

Avantajele tehnice de bază

Suport axial bidirecțional: Configurația cu două rânduri permite rulmentului să gestioneze sarcinile de tracțiune din ambele direcții fără componente suplimentare.
Eficiența spațiului: Designul integrat oferă o lățime mai îngustă decât două rulmenți cu un singur rând, permițând modele de carcasă compacte.
Densitate mare de sarcină: Curbururile optimizate ale pistelor de rulare și complementele cu bile maximizează cotele de sarcină dinamice în cadrul unei amprente standard ISO 300.
Rigiditate operațională: Jocul intern minim și unghiurile mari de contact sporesc rigiditatea generală a sistemului de arbore.

Caracteristicile cheie ale produsului

Categoria parametrilor	Specificatii tehnice
Material	Oțel cu conținut ridicat de crom (GCr15/SAE 52100)
Unghi de contact	Opțiuni standard 30° / 40°
Clasa de precizie	P6 (ABEC-3) / P5 (ABEC-5)
Materialul cuștii	Oțel presat / alamă prelucrată / nailon (PA66)
Tip de lubrifiere	Deschis / Z (Ecranat) / RS (Sigilat)
Autorizație internă	C2 / C0 (Normal) / C3

Scenarii de aplicare primare

Pompe și compresoare industriale: Gestionarea împingerea axială și deformarea arborelui radial în echipamentele de manipulare a fluidelor.
Mașini agricole: Suport pentru butuci de roți și unități de priză de putere (PTO) expuse stres multidirectional .
Sisteme de transmisie: Integrarea în cutii de viteze si reductoare unde este necesară poziţionarea precisă a arborelui sub sarcină.
Echipamente pentru textile și imprimare: Asigurarea mișcării sincronizate în rolele de mare viteză care necesită niveluri scăzute de vibrații .

Protocoale de manipulare și întreținere

Condiții de depozitare

Rulmenții trebuie depozitați în ambalajul lor original antirugină, într-un mediu uscat, cu temperatură controlată, cu umiditate relativă care nu depășește 60%. Evitați contactul direct cu podelele sau pereții pentru a preveni condensarea umezelii. Pentru rulmenții etanșați, verificați data de fabricație pentru a asigura stabilitatea grăsimii în perioada de valabilitate.

Note de instalare și utilizare

Aplicarea forțată: În timpul montării, aplicați presiune numai asupra inelul fiind montat (inel interior pentru potrivirea arborelui, inel exterior pentru potrivirea carcasei) pentru a evita „brineling” sau deteriorarea canalului.
Curatenie: Mentine a spațiu de lucru fără contaminanți ; particulele microscopice pot duce la oboseala prematură a suprafeței și la descompunerea.
Aliniere: Precise concentricitatea dintre arbore și carcasă este obligatoriu, deoarece lagărele cu contact unghiular sunt sensibili la dezechilibre severe care cauzează distribuția neuniformă a sarcinii.
Managementul lubrifierii: Pentru rulmenții de tip deschis, asigurați-vă că lubrifiantul este compatibil cu temperatura de funcționare și viteza de rotatie a aplicaţiei specifice.

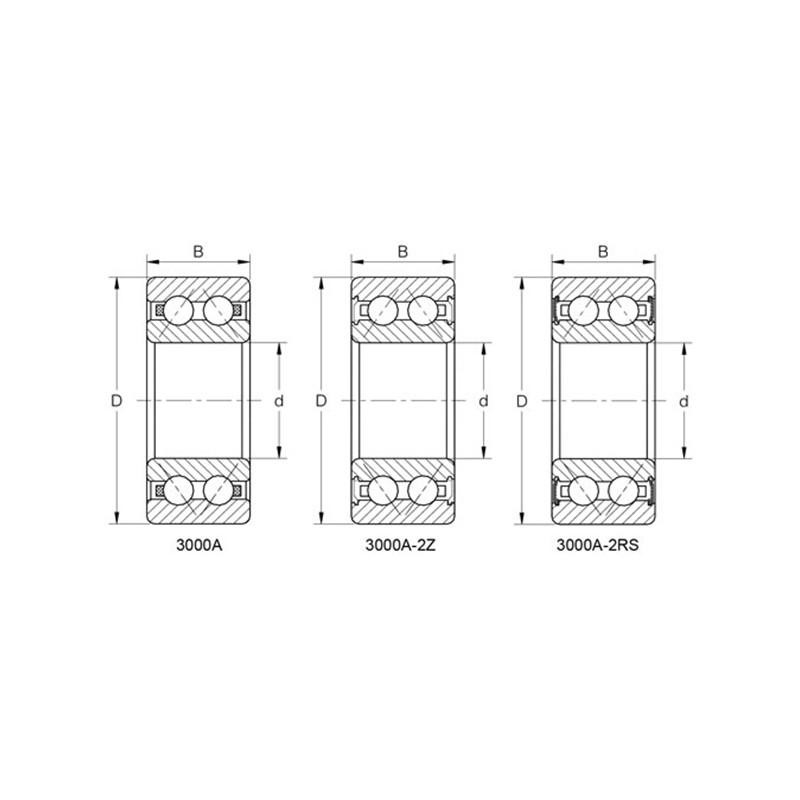

Desemnarea	Dimensiuni principale (mm)				Capacitate de sarcină de bază (KN)		Capacitate de sarcină de bază (kgf)		Viteza de limitare (rpm)		Distanța punctului de acțiune	Dimensiuni de instalare (mm)			Greutate
Desemnarea	d	D	B	r(min)	Cr	Cor	Cr	Cor	Unsoare	ulei	a0(mm)	da(min)	Da(max)	ra(max)	(kg)
QJ306	30	72	19	1.1	46000	63000	4700	6450	8000	11000	35.7	37	65	1	0.42
QJ307	35	80	21	1.5	55000	80000	5600	8150	7100	9500	40.3	44	71	1.5	0.57
QJ308	40	90	23	1.5	67000	100000	6850	10200	6300	8500	45.5	49	81	1.5	0.78
QJ309	45	100	25	1.5	87500	133000	8900	13500	5600	7500	50.8	54	91	1.5	1.05
QJ310	50	110	27	2	102000	159000	10400	16200	5000	6700	56	60	100	2	1.35
QJ311	55	120	29	2	118000	187000	12000	19100	4500	6300	61.3	65	110	2	1.75
QJ312	60	130	31	2.1	135000	217000	13800	22200	4300	5600	66.5	72	118	2	2.15
QJ313	65	140	33	2.1	153000	250000	15600	25500	3800	5300	71.8	77	128	2	2.7
QJ314	70	150	35	2.1	172000	285000	17500	29100	3600	5000	77	82	138	2	3.18
QJ315	75	160	37	2.1	187000	320000	19100	33000	3400	4800	82.3	87	148	2	3.9
QJ316	80	170	39	2.1	202000	360000	20600	37000	3200	4300	87.5	92	158	2	4.6
QJ317	85	180	41	3	218000	405000	22300	41000	3000	4000	92.8	99	166	2.5	5.34
QJ318	90	190	43	3	235000	450000	23900	45500	2800	3800	98	104	176	2.5	6.4
QJ319	95	200	45	3	251000	495000	25600	50500	2600	3600	103.3	109	186	2.5	7.4
