Seria LMB..LUU

Rulmentul liniar cu bile dublu lat din seria LMB..LUU este o componentă mecanică de înaltă performanță concepută pentru a rezista la sarcini mai mari și pentru a oferi o mișcare lină. Construcția sa unică cu lățime dublă mărește stabilitatea și capacitatea de încărcare a rulmentului, făcându-l potrivit pentru aplicații industriale solicitante. Carcasa acestei serii de rulmenți este realizată din materiale de înaltă calitate, are o bună rezistență la uzură și la coroziune și este potrivită pentru utilizare în diferite medii. Bilele de rulare încorporate reduc frecarea și îmbunătățesc eficiența de operare. Rulmenții LMB..LUU sunt, de asemenea, ușor de instalat și întreținut și sunt utilizați pe scară largă în echipamente de automatizare, imprimante, echipamente medicale și alte utilaje de precizie pentru a ajuta la obținerea unei mișcări liniare precise și pentru a asigura fiabilitatea și durabilitatea sistemului.

Trimiteți o cerere

Design dublu lat

Raportul mărit lungime-diametru oferă o capacitate de încărcare mai mare și o rezistență îmbunătățită la moment în comparație cu rulmenții liniari standard cu o singură lățime.

Sistem de etanșare LUU

Echipat cu etanșări cu două buze la ambele capete, configurația LUU reține eficient lubrifiantul și previne pătrunderea contaminanților în mediile de transmisie.

Circuit de circulație cu bile

Şenilele cu bile prelucrate cu precizie şi canalele de recirculare asigură o mişcare liniară lină, cu frecare redusă, cu rezistenţă constantă la rulare.

Specific transmisiei

Proiectat pentru a rezista mișcării oscilatorii și condițiilor de sarcină variabilă întâlnite în mecanismele de schimbare a transmisiei automate și în aplicațiile corpului supapelor.

Specificatii tehnice

Diametrul alezajului (inch) 0,250 - 0,750 in

Diametrul exterior 0,500 - 1,250 in

Lungime (dublu lat) 0,875 - 2,000 in

Capacitate dinamică de încărcare 130 - 900 N

Capacitate de încărcare statică 200 - 1400 N

Tip de etanșare LUU (nitril cu două buze)

Temperatura de functionare -20°C până la 100°C

Material minge GCr15 / SAE 52100

Aplicații tipice de transmisie

Ghidajele furcii de schimbare

Ghidare liniară pentru furcile de schimbare în corpurile supapelor de transmisie automată.

Suportul bobinei supapei

Rulmenți pentru bobinele supapelor hidraulice care necesită mișcare axială precisă.

Mecanisme de blocare a parcării

Componente de ghidare în dispozitivele de acţionare a blocării de parcare cu mişcare intermitentă.

Ghidajele actuatorului ambreiajului

Sprijinirea mișcării liniare în sistemele de control și cuplare a ambreiajului.

◈

Ghid de instalare

Apăsați rulmentul în carcasă folosind o unealtă de montare care atinge inelul exterior. Asigurați rugozitatea suprafeței arborelui Ra ≤ 0,2 µm pentru performanțe optime.

◈

Lubrifiere

Pre-lubrifiat cu unsoare compatibilă cu transmisia. Intervalul de relubrifiere depinde de frecvența cursei și de nivelul de contaminare a mediului.

◈

Depozitare

A se pastra in ambalajul original intr-un mediu curat si uscat. Evitați expunerea la solvenți sau fluctuații extreme de temperatură.

◈

Duritatea arborelui

Duritate recomandată a arborelui: 60-64 HRC pentru o durată de viață extinsă și o precizie liniară constantă.

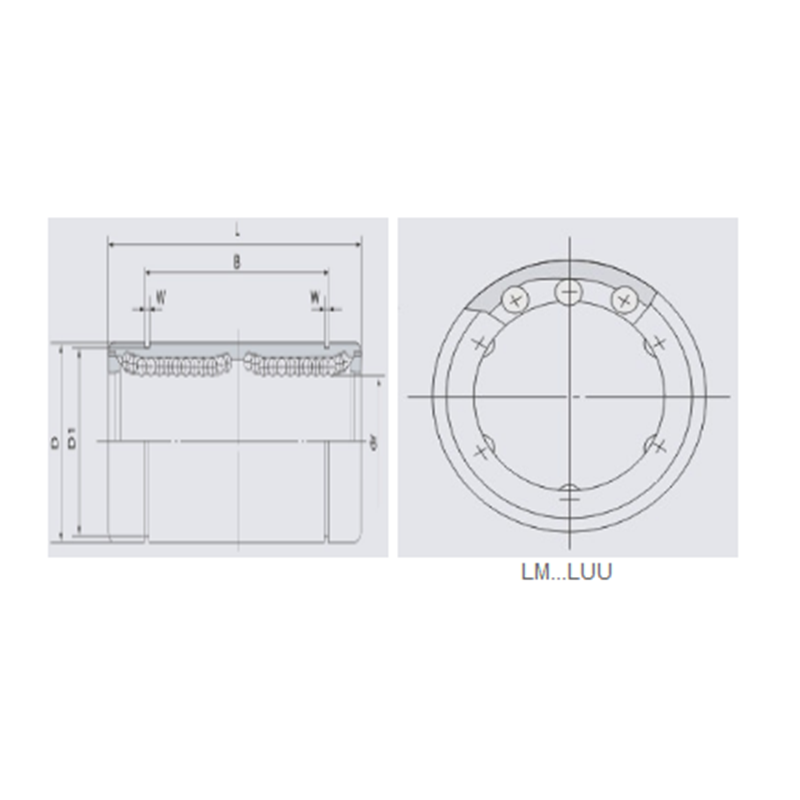

Numărul de rulment			Diametrul nominal al arborelui		dr			Dimensiuni majore și toleranță											Excentricitate (inci/μm)	Capacitate de sarcină de bază (kN)
LMB…UU	Circuit cu bile	Greutate (Kg)	inch	mm	inch	Toleranță (inci)	Toleranță (μm)	D (inci/mm)	D Toleranță (inch)	D Toleranță ((μm)	L (inci/mm)	L Toleranță (inci)	Toleranță L (μm)	B (inci/mm)	Toleranță B (inci)	B Toleranță (μm)	L (inci/mm)	D1 (inci/mm)	Excentricitate (inci/μm)	Dinamic	Static
LMB4L	4	17.5	1/4	6.35	.2500/6.350	0/-.00040	0/-10	.5000/12.700	0/-.00050	0/-13	1.3750/34.925	0/-.012	0/-300	1.0220/25.959	0/-.012	0/-300	.0390/0.992	.4687/11.906	.0006/15	323	530
LMB6LUU	4	28	3/8	9.525	.3750/9.525	0/-.00040	0/-10	.6250/15.875	0/-.00065	0/-16	1.5938/40.481	0/-.012	0/-300	1.2716/32.298	0/-.012	0/-300	.0390/0.992	.5880/14.935	.0006/15	353	630
LMB8LUU	4	80	1/2	12.7	.5000/12.700	0/-.00040	0/-10	.8750/22.225	0/-.00065	0/-16	2.3750/60.325	0/-.012	0/-300	1.9250/48.895	0/-.012	0/-300	.0459/1.168	.8209/20.853	.0006/15	813	1
LMB10LUU	4	160	5/8	15.875	.6250/15.875	0/-.00040	0/-10	1.1250/28.575	0/-.00065	0/-16	2.8125/71.438	0/-.012	0/-300	2.2079/56.080	0/-.012	0/-300	.0559/1.422	1.0590/26.899	.0006/15	1230	2350
LMB12LUU	5	195	3/4	19.05	.7500/19.050	0/-.00050	0/-12	1.2500/31.750	0/-.00075	0/-19	3.0937/78.581	0/-.012	0/-300	2.3314/59.218	0/-.012	0/-300	.0559/1.422	1.1760/29.870	.0008/20	1370	2740
LMB16LUU	6	410	1	25.4	1.0000/25.400	0/-.00050	0/-12	1.5625/39.688	0/-.00075	0/-22	4.2831/108.744	0/-.016	0/-400	3.5049/89.139	0/-.016	0/-400	.0679/1.727	1.4687/37.306	.0008/20	1570	3140
LMB20LUU	6	820	1-1/4	31.75	1.2500/31.750	0/-.00060	0/-15	2.0000/50.800	0/-.00090	0/-22	5.0000/127.000	0/-.016	0/-400	4.0094/101.839	0/-.016	0/-400	.0679/1.727	1.8859/47.904	.0010/25	2500	5490
LMB24LUU	6	1250	1-1/2	38.1	1.5000/38.100	0/-.00060	0/-15	2.3750/60.325	0/-.00090	0/-22	5.6875/144.463	0/-.016	0/-400	4.8236/122.519	0/-.016	0/-400	.0859/2.184	2.2389/56.870	.0010/25	3430	840
LMB32LUU	6	1350	2	50.8	2.0000/50.800	0/-.00060	0/-15	3.0000/76.200	0/-.00100	0/-25	7.7500/196.850	0/-.016	0/-400	6.3834/162.138	0/-.016	0/-400	.1029/2.616	2.8379/72.085	.0012/30	680	15900
