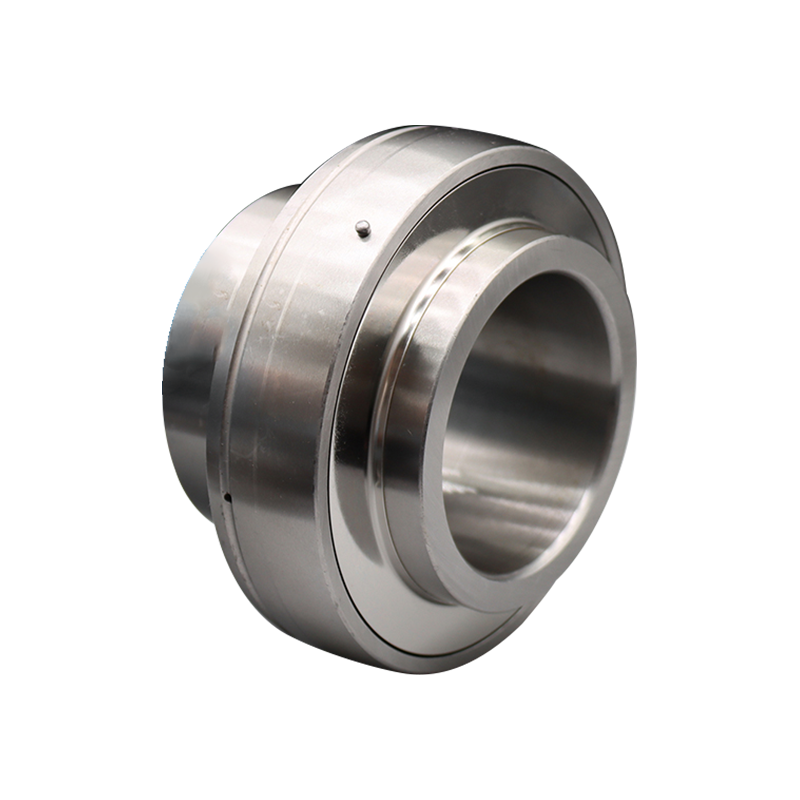

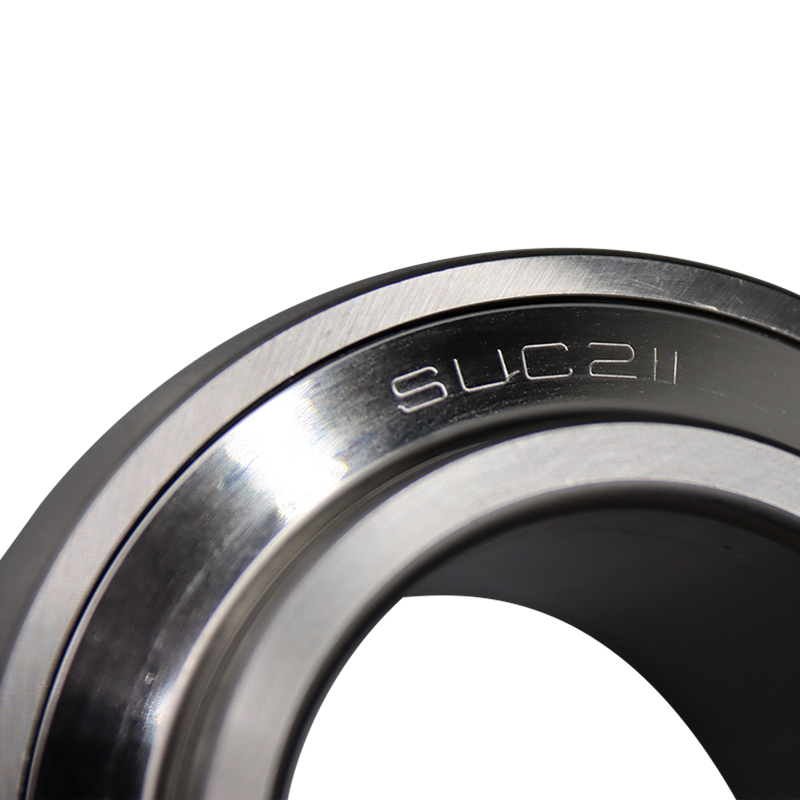

Rulmentul de inserție din seria UC200 este un rulment de înaltă performanță utilizat pe scară largă în echipamentele mecanice. Caracteristicile sale de proiectare includ ușurința de instalare și întreținere, ceea ce o face potrivită pentru o varietate de medii de lucru. Seria UC200 are, de obicei, o structură de carcasă integrată, care poate rezista la sarcini radiale mari și sarcini axiale, oferind în același timp capacități anti-înflăcărare bune. Oțelul de înaltă calitate este utilizat în interiorul rulmentului pentru a asigura o rezistență ridicată la uzură și o durată de viață lungă. Această serie de rulmenți de inserție vine, de asemenea, într -o varietate de modele și dimensiuni pentru a satisface diferite nevoi de aplicații și este utilizată în mod obișnuit în utilaje agricole, echipamente care transmit și utilaje industriale. În plus, rulmenții din seria UC200 sunt echipate cu diferite tipuri de dispozitive de etanșare pentru a preveni scurgerea de grăsime și intruziunea contaminanților externi, îmbunătățind în continuare stabilitatea și fiabilitatea lor.
Parametrii produsului

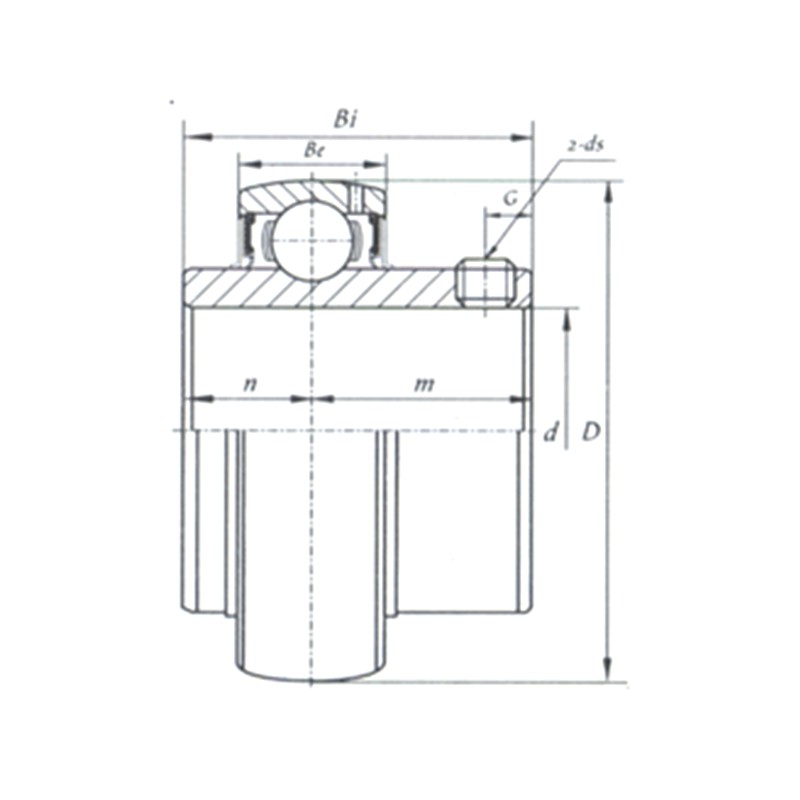

Nr. | D.. | Dimensiuni (mm) | |||||||
(mm) | (în.) | D | Bi | Fi | n | m | G | DS | |
UCW201 | 12 | 40 | 27.4 | 14 | 11.5 | 15.9 | 4 | M5x0.8 | |
UCW202 | 15 | 40 | 27.4 | 14 | 11.5 | 15.9 | 4 | M5x0.8 | |
UCW203 | 17 | 40 | 27.4 | 14 | 11.5 | 15.9 | 4 | M5x0.8 | |
UC201 | 12 | 47 | 31 | 17 | 12.7 | 18.3 | 5 | M6X1.0 | |
UC201-8 | 12.7 | 0.5 | 47 | 31 | 17 | 12.7 | 18.3 | 5 | 1/4-28unf |
UC202 | 15 | 47 | 31 | 17 | 12.7 | 18.3 | 5 | M6X1.0 | |
UC202-10 | 15.875 | 0.625 | 47 | 31 | 17 | 12.7 | 18.3 | 5 | 1/4-28unf |
UC203 | 17 | 47 | 31 | 17 | 12.7 | 18.3 | 5 | M6X1.0 | |
UC203-11 | 17.463 | 0.6875 | 47 | 31 | 17 | 12.7 | 18.3 | 5 | 1/4-28unf |
UC204-12 | 19.05 | 0.75 | 47 | 31 | 17 | 12.7 | 18.3 | 5 | 1/4-28unf |
UC204 | 20 | 47 | 31 | 17 | 12.7 | 18.3 | 5 | M6X1.0 | |
UC205-14 | 22.225 | 0.875 | 52 | 34 | 17 | 14.3 | 19.7 | 5.5 | 1/4-28unf |
UC205-15 | 23.813 | 15/16 | 52 | 34 | 17 | 14.3 | 19.7 | 5.5 | 1/4-28unf |
UC205 | 25 | 52 | 34 | 17 | 14.3 | 19.7 | 5.5 | M6X1.0 | |
UC205-16 | 25.4 | 1 | 52 | 34 | 17 | 14.3 | 19.7 | 5.5 | 1/4-28unf |
UC206-18 | 28.575 | 1.125 | 62 | 38.1 | 19 | 15.9 | 22.2 | 5.5 | 1/4-28unf |
UC206 | 30 | 62 | 38.1 | 19 | 15.9 | 22.2 | 5.5 | M6X1.0 | |
UC206-19 | 30.163 | 1.1875 | 62 | 38.1 | 19 | 15.9 | 22.2 | 5.5 | 1/4-28unf |
UC206-20 | 31.75 | 1.25 | 62 | 38.1 | 19 | 15.9 | 22.2 | 5.5 | 1/4-28unf |
UC207-20 | 31.75 | 1.25 | 72 | 42.9 | 20 | 17.5 | 25.4 | 6.5 | 5/16-24unf |
UC207-21 | 33.338 | 1.3125 | 72 | 42.9 | 20 | 17.5 | 25.4 | 6.5 | 5/16-24unf |
UC207-22 | 34.925 | 1.375 | 72 | 42.9 | 20 | 17.5 | 25.4 | 6.5 | 5/16-24unf |
UC207 | 35 | 72 | 42.9 | 20 | 17.5 | 25.4 | 6.5 | M8X1.0 | |
UC207-23 | 36.513 | 1.4375 | 72 | 42.9 | 20 | 17.5 | 25.4 | 6.5 | 5/16-24unf |
UC208-24 | 38.1 | 1.5 | 80 | 49.2 | 21 | 19 | 30.2 | 8 | 5/16-24unf |
UC208-25 | 39.688 | 1.5625 | 80 | 49.2 | 21 | 19 | 30.2 | 8 | 5/16-24unf |
UC208 | 40 | 80 | 49.2 | 21 | 19 | 30.2 | 8 | M8X1.0 | |
UC209-26 | 41.275 | 1.625 | 85 | 49.2 | 22 | 19 | 30.2 | 8 | 5/16-24unf |
UC209-27 | 42.863 | 1.6875 | 85 | 49.2 | 22 | 19 | 30.2 | 8 | 5/16-24unf |
UC209-28 | 44.45 | 1.75 | 85 | 49.2 | 22 | 19 | 30.2 | 8 | 5/16-24unf |
UC209 | 45 | 85 | 49.2 | 22 | 19 | 30.2 | 8 | M8X1.0 | |
UC210-30 | 47.625 | 1.875 | 90 | 51.6 | 24 | 19 | 32.6 | 9.5 | 3/8-24unf |
UC210-31 | 49.213 | 1-15/16 | 90 | 51.6 | 24 | 19 | 32.6 | 9.5 | 3/8-24unf |
UC210 | 50 | 90 | 51.6 | 24 | 19 | 32.6 | 9.5 | M10X1.25 | |
UC210-32 | 50.8 | 2 | 90 | 51.6 | 24 | 19 | 32.6 | 9.5 | 3/8-24unf |
UC211-32 | 50.8 | 2 | 100 | 55.6 | 25 | 22.2 | 33.4 | 10 | 3/8-24unf |
UC211-34 | 53.975 | 2.125 | 100 | 55.6 | 25 | 22.2 | 33.4 | 10 | 3/8-24unf |
UC211 | 55 | 100 | 55.6 | 25 | 22.2 | 33.4 | 10 | M10X1.25 | |
UC211-35 | 55.563 | 2.1875 | 100 | 55.6 | 25 | 22.2 | 33.4 | 10 | 3/8-24unf |
UC212-36 | 57.15 | 2.25 | 110 | 65.1 | 27 | 25.4 | 39.7 | 10 | 3/8-24unf |
UC212 | 60 | 110 | 65.1 | 27 | 25.4 | 39.7 | 10 | M10X1.25 | |
UC212-38 | 60.325 | 2.375 | 110 | 65.1 | 27 | 25.4 | 39.7 | 10 | 3/8-24unf |
UC212-39 | 61.913 | 2.4375 | 110 | 65.1 | 27 | 25.4 | 39.7 | 10 | 3/8-24unf |
UC213-40 | 63.5 | 2.5 | 120 | 65.1 | 28 | 25.4 | 39.7 | 10 | 3/8-24unf |
UC213 | 65 | 120 | 65.1 | 28 | 25.4 | 39.7 | 10 | M10X1.25 | |
UC214-44 | 69.85 | 2.75 | 125 | 74.6 | 30 | 30.2 | 44.4 | 12 | 7/16-20unf |
UC214 | 70 | 125 | 74.6 | 30 | 30.2 | 44.4 | 12 | M12X1.5 | |
UC215-47 | 74.613 | 2.9375 | 130 | 77.8 | 30 | 33.3 | 44.5 | 12 | 7/16-20unf |
UC215 | 75 | 130 | 77.8 | 30 | 33.3 | 44.5 | 12 | M12X1.5 | |
UC215-48 | 76.2 | 3 | 130 | 77.8 | 30 | 33.3 | 44.5 | 12 | 7/16-20unf |
UC216-50 | 79.375 | 3.125 | 140 | 82.6 | 33 | 33.3 | 49.3 | 14 | 7/16-20unf |
UC216 | 80 | 140 | 82.6 | 33 | 33.3 | 49.3 | 14 | M12X1.5 | |
UC217-52 | 82.55 | 3.25 | 150 | 85.7 | 35 | 34.1 | 51.6 | 14 | 7/16-20unf |
UC217 | 85 | 150 | 85.7 | 35 | 34.1 | 51.6 | 14 | M12X1.5 | |
UC218-56 | 88.9 | 3.5 | 160 | 96 | 37 | 39.7 | 56.3 | 14 | 1/2-20unf |
UC218 | 90 | 160 | 96 | 37 | 39.7 | 56.3 | 14 | M12X1.5 |
