Rulmenții din bloc de perne din seria UCP sunt rulmenți de înaltă performanță utilizate pe scară largă în echipamentele industriale. Sunt utilizate în principal pentru a susține arbori rotativi și a suporta sarcini radiale și axiale. De obicei, sunt confecționate din fontă sau aliaj de aluminiu, au o bună rezistență la coroziune și o capacitate de încărcare și sunt potrivite pentru o varietate de medii de lucru. Proiectarea rulmenților din seria UCP include o carcasă integrată de rulment și un rulment cu bile detașabile, ceea ce facilitează instalarea și întreținerea. Caracteristicile sale cheie sunt structura compactă, rezistența ridicată și capacitatea mare de încărcare, ceea ce o face adecvată pentru utilizare în diverse sisteme de mașini și transmisie, cum ar fi transportoare, ventilatoare și pompe. Rulmenții din seria UCP au, de asemenea, un coeficient de frecare scăzut, care poate reduce eficient consumul de energie și poate îmbunătăți eficiența echipamentului. Specificațiile sale diverse și opțiunile de dimensiune pot răspunde nevoilor diferitelor aplicații, ceea ce o face o componentă indispensabilă în industria modernă.

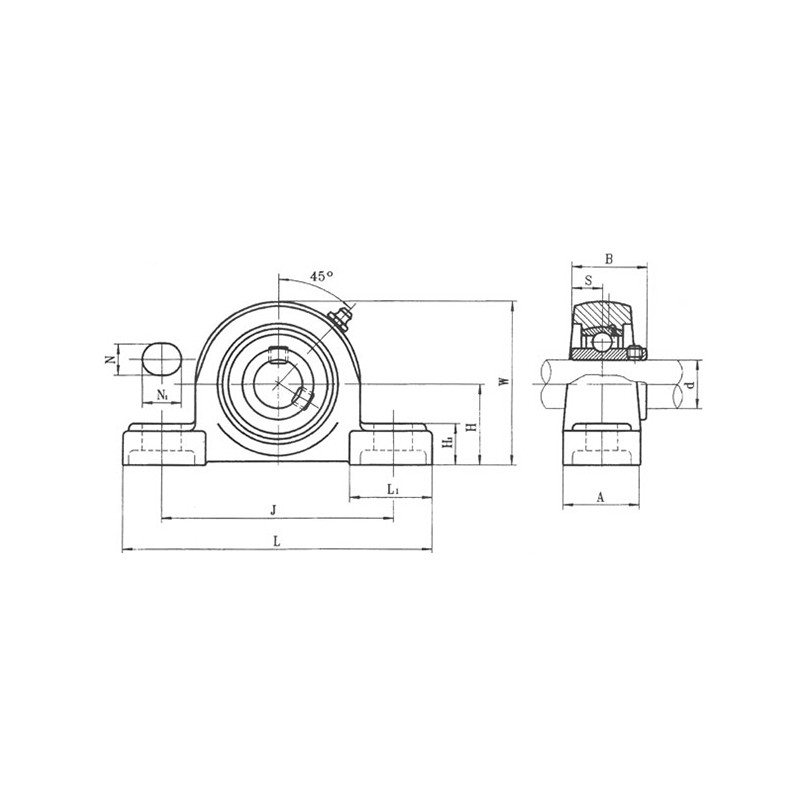

Parametrii produsului
Tip | Dimensiuni (mm) | Dimensiuni ale șurubului | Tip D.e rulmenT | Tip de casă | Cu scut | Cu scut | t | ZS | WC | ZC | Greutate (cu casă) | Greutate (cu scut) | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
d | H | L | J. | O | N | N1 | H1 | W | L1 | B | S | (Kg) | (Kg) | ||||||||||
UCP203 | 17 | 30.2 | 127 | 96 | 38 | 12 | 16 | 14 | 62 | 42 | 27.4 | 11.5 | M10 | UC203 | P203 | 0.6 | - | ||||||
UCP204 | 20 | 33.3 | 127 | 96 | 38 | 12 | 16 | 14 | 65 | 42 | 31 | 12.7 | M10 | UC204 | P204 | S (SM) -ucp204 | C (cm) -ucp204 | 2 | 44.5 | 70 | 62 | 0.7 | 0.7 |
UCP205 | 25 | 36.5 | 140 | 105 | 38 | 12 | 19 | 16 | 71 | 42 | 34.1 | 14.3 | M10 | UC205 | P205 | S (SM) -UCP205 | C (cm) -ucp205 | 2 | 48 | 76 | 70 | 0.8 | 0.9 |
UCP206 | 30 | 42.9 | 165 | 121 | 48 | 14 | 21 | 18 | 84 | 54 | 38.1 | 15.9 | M12 | UC206 | P206 | S (SM) -UCP206 | C (cm) -ucp206 | 2 | 53 | 88 | 75 | 1.3 | 1.4 |
UCP207 | 35 | 47.6 | 167 | 126 | 48 | 14 | 21 | 19 | 93 | 54 | 42.9 | 17.5 | M12 | UC207 | P207 | S (SM) -UCP207 | C (cm) -ucp207 | 3 | 59.5 | 99 | 80 | 1.6 | 1.7 |
UCP208 | 40 | 49.2 | 184 | 136 | 54 | 14 | 21 | 19 | 98 | 54 | 49.2 | 19 | M12 | UC208 | P208 | S (SM) -UCP208 | C (cm) -ucp208 | 3 | 69 | 105 | 90 | 1.9 | 2.2 |
UCP209 | 45 | 54 | 190 | 146 | 54 | 14 | 21 | 20 | 106 | 60 | 49.2 | 19 | M12 | UC209 | P209 | S (SM) -UCP209 | C (cm) -ucp209 | 3 | 69 | 113 | 95 | 2.2 | 2.4 |
UCP210 | 50 | 57.2 | 206 | 159 | 60 | 18 | 23 | 22 | 114 | 65 | 51.6 | 19 | M16 | UC210 | P210 | S (SM) -UCP210 | C (cm) -ucp210 | 3 | 74.5 | 119 | 100 | 2.6 | 2.8 |
UCP211 | 55 | 63.5 | 219 | 172 | 60 | 18 | 23 | 22 | 125 | 65 | 55.6 | 22.2 | M16 | UC211 | P211 | S (SM) -UCP211 | C (cm) -ucp211 | 4 | 76 | 130 | 100 | 3.3 | 3.6 |
UCP212 | 60 | 69.9 | 241 | 186 | 70 | 18 | 23 | 25 | 138 | 70 | 65.1 | 25.4 | M16 | UC212 | P212 | S (SM) -UCP212 | C (cm) -ucp212 | 4 | 89 | 143 | 115 | 4.6 | 5 |
UCP213 | 65 | 76.2 | 265 | 203 | 70 | 23 | 28 | 27 | 150 | 77 | 65.1 | 25.4 | M20 | UC213 | P213 | S (SM) -ucp213 | C (cm) -ucp213 | 4 | 89 | 155 | 120 | 5.9 | 6.3 |
UCP214 | 70 | 79.4 | 266 | 210 | 72 | 23 | 28 | 27 | 157 | 77 | 74.6 | 30.2 | M20 | UC214 | P214 | - | C (cm) -ucp214 | 4 | 162 | 135 | 6.6 | 9.3 | - |
UCP215 | 75 | 82.6 | 274 | 217 | 74 | 23 | 28 | 28 | 162 | 80 | 77.8 | 33.3 | M20 | UC215 | P215 | - | C (cm) -ucp215 | 4 | 168 | 135 | 7.4 | 11 | - |
UCP216 | 80 | 88.9 | 292 | 232 | 78 | 23 | 28 | 30 | 174 | 85 | 82.6 | 33.3 | M20 | UC216 | P216 | - | C (cm) -ucp216 | 4 | 181 | 145 | 9 | 13 | - |
UCP217 | 85 | 95.2 | 310 | 247 | 83 | 23 | 28 | 32 | 187 | 85 | 85.7 | 34.1 | M20 | UC217 | P217 | - | C (cm) -ucp217 | 5 | 191 | 155 | 11 | 15 | - |
UCP218 | 90 | 101.6 | 327 | 262 | 88 | 27 | 34 | 33 | 200 | 90 | 96 | 39.7 | M24 | UC218 | P218 | - | C (cm) -ucp218 | 5 | 204 | 165 | 13 | 18 | - |
UCP305 | 25 | 45 | 175 | 132 | 45 | 17 | 20 | 15 | 85 | 54 | 38 | 15 | M14 | UC305 | P305 | - | C (cm) —UCP305 | 2 | 91 | 80 | 1.4 | 2 | 2 |
UCP306 | 30 | 50 | 180 | 140 | 50 | 17 | 20 | 18 | 95 | 54 | 43 | 17 | M14 | UC306 | P306 | - | C (cm) —UCP306 | 2 | 105 | 85 | 1.8 | 2.7 | - |
UCP307 | 35 | 55 | 210 | 160 | 56 | 17 | 25 | 20 | 106 | 60 | 48 | 19 | M14 | UC307 | P307 | - | C (cm) —UCP307 | 3 | 115 | 95 | 2.8 | 3.5 | - |
UCP308 | 40 | 60 | 220 | 170 | 60 | 17 | 27 | 22 | 116 | 60 | 52 | 19 | M14 | UC308 | P308 | - | C (cm) —UCP308 | 3 | 125 | 105 | 3 | 4.5 | - |
UCP309 | 45 | 67 | 245 | 190 | 67 | 20 | 30 | 24 | 129 | 65 | 57 | 22 | M16 | UC309 | P309 | - | C (cm) —UCP309 | 3 | 140 | 110 | 4.1 | 6.1 | - |
UCP310 | 50 | 75 | 275 | 212 | 75 | 20 | 35 | 27 | 143 | 75 | 61 | 22 | M16 | UC310 | P310 | - | C (cm) —UCP310 | 3 | 156 | 120 | 5.8 | 8.4 | - |
UCP311 | 55 | 80 | 310 | 236 | 80 | 20 | 38 | 30 | 154 | 85 | 66 | 25 | M16 | UC311 | P311 | - | C (cm) —UCP311 | 4 | 166 | 125 | 7.4 | 9.7 | - |
UCP312 | 60 | 85 | 330 | 250 | 85 | 25 | 38 | 32 | 165 | 95 | 71 | 26 | M20 | UC312 | P312 | - | C (cm) —UCP312 | 4 | 179 | 135 | 9.4 | 12 | - |
UCP313 | 65 | 90 | 340 | 260 | 90 | 25 | 38 | 33 | 176 | 105 | 75 | 30 | M20 | UC313 | P313 | - | C (cm) —UCP313 | 4 | 190 | 140 | 10 | 15 | - |
UCP314 | 70 | 95 | 360 | 280 | 90 | 27 | 40 | 35 | 187 | 105 | 78 | 33 | M22 | UC314 | P314 | - | C (cm) —UCP314 | 4 | 200 | 140 | 12 | 16 | - |
UCP315 | 75 | 100 | 380 | 290 | 100 | 27 | 40 | 35 | 198 | 110 | 82 | 32 | M22 | UC315 | P315 | - | C (cm) —UCP315 | 4 | 210 | 150 | 14 | 20 | - |
UCP316 | 80 | 106 | 400 | 300 | 110 | 27 | 40 | 40 | 210 | 110 | 86 | 34 | M22 | UC316 | P316 | - | C (cm) —UCP316 | 4 | 221 | 155 | 18 | 23 | - |
UCP317 | 85 | 112 | 420 | 320 | 110 | 33 | 45 | 40 | 220 | 120 | 96 | 40 | M27 | UC317 | P317 | - | C (cm) —UCP317 | 5 | 235 | 170 | 20 | 27 | - |
UCP318 | 90 | 118 | 430 | 330 | 110 | 33 | 45 | 45 | 235 | 120 | 96 | 40 | M27 | UC318 | P318 | - | C (cm) —UCP318 | 5 | 246 | 170 | 24 | 30 | - |
UCP319 | 95 | 125 | 470 | 360 | 120 | 36 | 50 | 45 | 250 | 125 | 103 | 41 | M30 | UC319 | P319 | - | C (cm) —UCP319 | 5 | 258 | 180 | 29 | 38 | - |
UCP320 | 100 | 140 | 490 | 380 | 120 | 36 | 50 | 50 | 275 | 130 | 108 | 42 | M30 | UC320 | P320 | - | C (cm) —UCP320 | 5 | 283 | 190 | 35 | 46 | - |
