Seria UCT

The Rulmenți cu bile din seria UCT , adesea denumiți lagăre pentru unitatea de preluare, constau dintr-un material prelucrat cu precizie tip UCT carcasă din fontă și un rulment GCR15 din oțel cromat cu un diametru exterior sferic. Această configurație specifică este concepută pentru a facilita reglarea tensiunii și alinierea arborelui în cadrul sistemelor mecanice. Carcasa are o fantă glisantă pe laterale, permițând întregii unități să se deplaseze de-a lungul unui cadru sau șine. Acest design este utilizat în mod fundamental pentru menținerea tensiunii curelei sau pentru reglarea distanței dintre centrele arborilor rotativi în sistemele transportoare și ansamblurile de transmisie a puterii.

Trimiteți o cerere

SEReuA UCT · TENSIONARE · AUTO-ALINIERE · PROIECTARE CULOARE

Seria UCT Cadrul unității de tensionare cu inserție de rulment

reglare cadru-glisare inel exterior sferic niplu de ungere echipat

Capacitatea de tensionare structurală

Designul integrat al cadru-alunecare permite reglarea liniară, asigurând o tensiune constantă a curelei sau a lanțului fără a necesita dezasamblarea completă a sistemului.

Geometrie cu auto-aliniere

Rulmentul de inserție intern din seria UC are un inel exterior sferic care se potrivește cu alezajul concav al carcasei, compensând dezalinirile minore ale arborelui sau inexactitățile de montare.

Management dinamic al încărcăturii

Fabricate din oțel pentru rulmenți cu conținut ridicat de carbon, bile și bile asigură o distribuție consistentă a sarcinii la viteze de rotație diferite.

Eficiență de etanșare și lubrifiere

Echipată cu un niplu de unsoare standard și un sistem de etanșare cu mai multe buze, unitatea previne pătrunderea prafului și a umezelii, reținând în același timp lubrifiantul pentru intervale de service extinse.

Caracteristici tehnice

Materialul carcasei Fontă / oțel ștanțat

Tip inserție de rulment Seria UC (blocare cu șurub de fixare)

Gama de diametre a arborelui 12 mm până la 50 mm

Cursă de reglare 25 mm până la 60 mm

Sistem de etanșare Sigiliu din pâslă cu mai multe buze

Fiting de lubrifiere Niplu de ungere standard M6 / M8

Scenarii comune de aplicații industriale

Sisteme de tensionare a benzilor transportoare

Folosit la capătul de coadă al transportoarelor cu bandă pentru a regla întinderea benzii și pentru a preveni alunecarea în timpul transportului materialului.

Utilaje agricole

Folosit la secerătoare și elevatoare de cereale, unde poziționarea arborelui trebuie calibrată pentru diferite tipuri de culturi.

Linii textile și de ambalare

Integrat în utilaje care necesită urmărirea precisă a curelelor și lanțurilor în medii de producție de mare viteză.

Ventilatoare și suflante industriale

Facilitează alinierea ansamblurilor de motoare acționate de curea pentru a minimiza vibrațiile și pierderile de putere.

Protocol de instalare și întreținere

Verificarea alinierii Asigurați-vă că șinele de alunecare sunt paralele și fără reziduuri înainte de a monta carcasa UCT pentru a preveni blocarea în timpul ajustării.

Calibrarea cuplului Șuruburile de fixare trebuie strânse la valorile de cuplu specificate pentru a preveni alunecarea arborelui fără a provoca deformarea inelului interior.

Frecvența de lubrifiere La temperaturi standard de funcționare (-20°C până la 100°C), grăsimea trebuie completată pe baza orelor de funcționare și a nivelurilor de praf din mediu.

Condiții de depozitare Unitățile trebuie depozitate într-un mediu uscat, cu temperatură controlată, în ambalajul lor original anti-rugină, pentru a preveni coroziunea atmosferică a suprafețelor lagărelor.

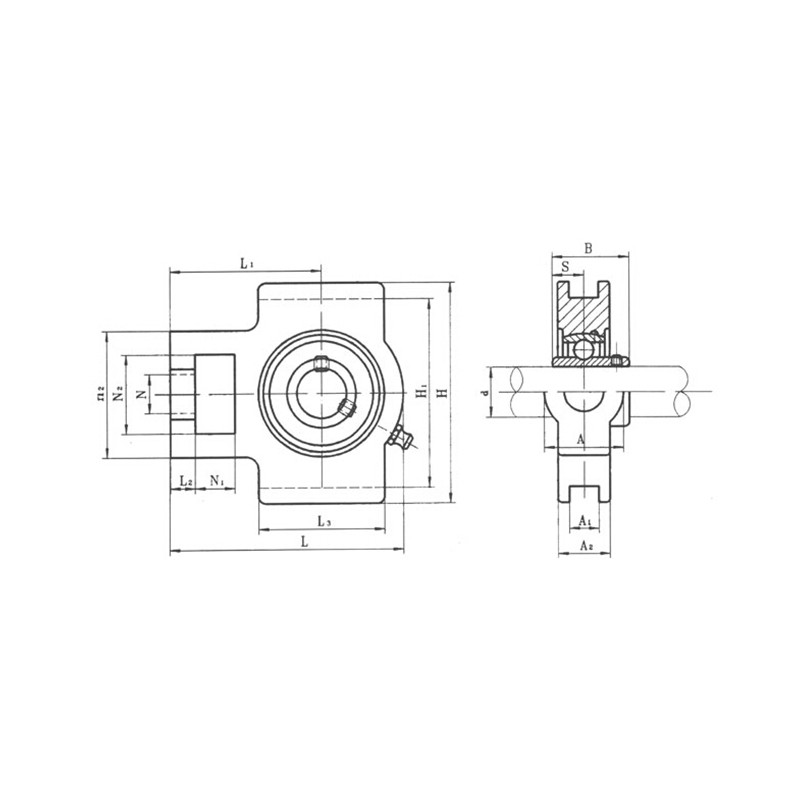

Model	Dimensiune (mm)																Tip rulment	Tipul de casă	Greutate (cu scaun)
Model	d	N1	L2	H2	N2	N	L3	A1	H1	H	L	A2	A	L1	B	S	Tip rulment	Tipul de casă	(Kg)
UCT204	20	16	10	51	32	19	51	12	76	89	94	21	32	61	31	12.7	UC204	T204	0.8
UCT205	25	16	10	51	32	19	51	12	76	89	97	24	32	62	34.1	14.3	UC205	T205	0.9
UCT206	30	16	10	56	37	22	57	12	89	102	113	28	37	70	38.1	15.9	UC206	T206	1.3
UCT207	35	16	13	64	37	22	64	12	89	102	129	30	37	78	42.9	17.5	UC207	T207	1.7
UCT208	40	19	16	83	49	29	83	16	102	114	144	33	49	88	49.2	19	UC208	T208	2.3
UCT209	45	19	16	83	49	29	83	16	102	117	144	35	49	87	49.2	19	UC209	T209	2.4
UCT210	50	19	16	83	49	29	86	16	102	117	149	37	49	90	51.6	19	UC210	T210	2.5
UCT211	55	25	19	102	64	35	95	22	130	146	171	38	64	106	55.6	22.2	UC211	T211	3.8
UCT212	60	32	19	102	64	35	102	22	130	146	194	42	64	119	65.1	25.4	UC212	T212	4.7
UCT213	65	32	21	111	70	41	121	26	151	167	224	44	70	137	65.1	25.4	UC213	T213	7
UCT214	70	32	21	111	70	41	121	26	151	167	224	46	70	137	74.6	30.2	UC214	T214	7.3
UCT215	75	32	21	111	70	41	121	26	151	167	232	48	70	140	77.8	33.3	UC215	T215	7.7
UCT216	80	32	21	111	70	41	121	26	165	184	235	51	70	140	82.6	33.3	UC216	T216	8.4
UCT217	85	38	29	124	73	48	157	30	173	198	260	54	73	162	85.7	34.1	UC217	T217	11
