Seria 23200

Rulmenții sferici cu role din seria 23200 sunt un fel de rulmenți potriviti pentru condiții de încărcare grea și șoc, cu performanțe excelente de auto-aliniere, care pot regla automat eroarea unghiulară generată de rulment din cauza nealinierii arborelui sau a nealinierii carcasei. Rolele acestor rulmenți au formă sferică, iar canalele de rulare ale inelelor interioare și exterioare sunt, de asemenea, sferice, ceea ce le permite să distribuie eficient sarcinile, să reducă frecarea și uzura și să prelungească durata de viață. cerințe de lucru la temperaturi extreme.

Trimiteți o cerere

Rulment sferic cu role seria 23200

Rulmentul sferic cu role din seria 23200 acceptă sarcini radiale și sarcini axiale bidirecționale prin configurația sa cu role simetrice cu două rânduri. Inelul exterior încorporează o cale de rulare sferică care permite auto-alinierea, compensând nealinierea unghiulară dintre arbore și carcasă. Această serie prezintă o geometrie optimizată a rolelor cu o cușcă din alamă sau oțel prelucrată care menține distanța dintre role în condiții variate de încărcare. Rulmentul funcționează într-un interval de temperatură de la -30°C la 150°C pentru dispozitivele de reținere standard din oțel. Fiecare unitate include un profil logaritmic pe role și canale de rulare pentru a reduce solicitările pe margine. Grupul de joc intern CN este standard, cu C3 și C4 disponibile la specificație. Nivelurile de sarcină urmează metodele de calcul ISO 281.

Avantajele de bază

Compensarea nealinierii de până la 2 grade în condiții statice sau 1,5 grade în funcționare dinamică
Aranjamentul cu role pe două rânduri distribuie sarcinile radiale pe două linii de contact
Parametri dimensionali interschimbabili conform standardului ISO 15:2017
Oțel pentru rulmenți întărit cu duritate la suprafață de 58-62 HRC
Inel interior detașabil pentru montare pe manșoane adaptoare cilindrice sau conice

Caracteristicile produsului

Gama de diametre ale alezajului	40 mm până la 200 mm
Gama de diametre exterior	80 mm până la 420 mm
Gama de lățime	23 mm până la 138 mm
Capacitate de sarcină dinamică (C)	98 kN până la 1680 kN
Capacitate de sarcină statică (C0)	127 kN până la 2360 kN
Viteza de limitare (unsoare)	2000 rpm până la 5000 rpm
Viteza de limitare (ulei)	2600 rpm până la 6700 rpm
Opțiuni de material pentru cuști	Alama, otel, poliamida
Clasele de clearance interne	CN, C3, C4

Scenarii de aplicare

Site vibrante și antrenări excentrice în prelucrarea agregatelor
Cutii de viteze industriale cu cerințe de deformare a arborelui
Arborii principali ale turbinei eoliene și mecanismele de rotire/pasare
Role de fabricare a hârtiei și cilindri de uscare
Transportoare miniere cu deschideri lungi
Echipament de turnare continuă pentru oțel

Întrebări frecvente

Ce metodă de lubrifiere se aplică pentru seria 23200?

Ungerea cu grăsime cu săpun complex de litiu de gradul NLGI 2 sau 3 este standard pentru viteze sub 70% din viteza limită. Circulația de ulei sau lubrifierea în baie de ulei se aplică atunci când temperaturile de funcționare depășesc 100°C sau vitezele se apropie de valoarea limită.

Cum se selectează spațiul interior corect?

Distanța CN se potrivește la temperaturi normale de funcționare între 20°C și 80°C cu arbori din oțel. Distanța C3 se aplică atunci când diferența de temperatură dintre inelul interior și carcasă depășește 15°C sau când potrivirea prin interferență depășește 0,05% din diametrul arborelui.

Ce indică necesitatea înlocuirii rulmenților?

Creșterea amplitudinii vibrațiilor de funcționare care depășește pragurile ISO 10816-3, creșterea temperaturii carcasei rulmentului peste 95°C sub sarcină constantă sau șlefuire metalică audibilă în timpul rotației.

Precauții de instalare

Metoda de montare

Utilizați încălzitorul cu inducție pentru a extinde uniform inelul interior. Temperatura maximă de încălzire limitată la 110°C pentru oțel standard pentru rulmenți. Nu depășiți 120°C pentru a evita efectele de temperare asupra durității.

Recomandare de fixare a arborelui

Pentru aplicații cu arbore rotativ, utilizați potrivire prin interferență cu toleranță f6 sau m6. Pentru aplicații cu arbore staționar, utilizați potrivirea de tranziție h6 sau h7. Toleranța alezajului carcasei este recomandată ca H7 pentru carcase divizate sau P6 pentru carcase solide.

Interval de lubrifiere

Gresați la fiecare 1000 de ore de funcționare sau o perioadă de trei luni în condiții normale. Pentru temperaturi ambientale peste 70°C, reduceți intervalul de reungere la 500 de ore.

Condiții de depozitare

A se păstra în ambalajul original cu inhibitorul de coroziune intact. Umiditate ambientală sub 65% RH, interval de temperatură 0°C până la 40°C. Evitați să stivuiți mai mult de trei paleți.

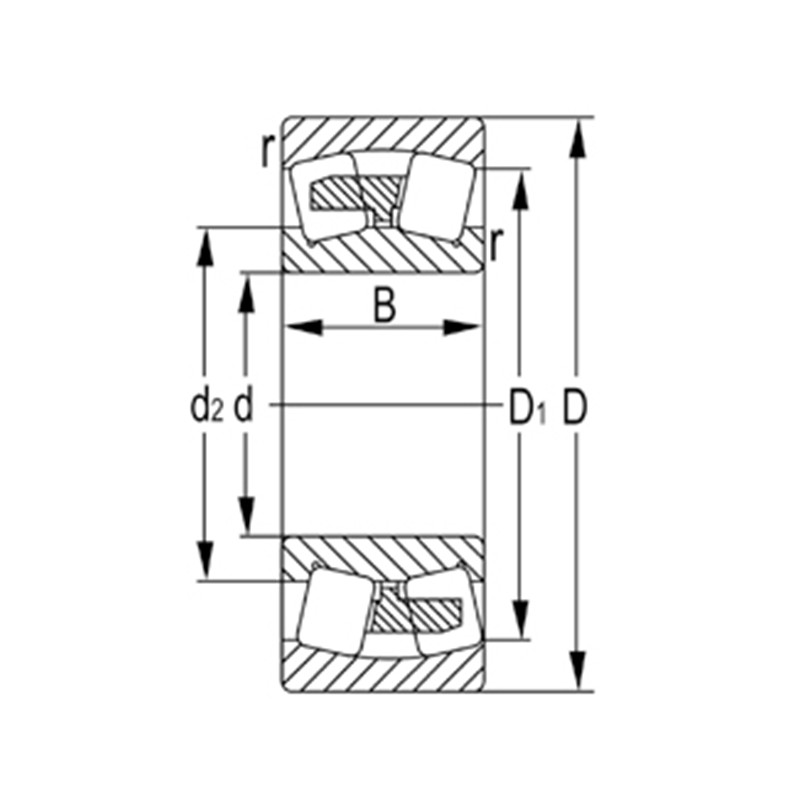

Desemnarea	Dimensiuni principale (mm)				Capacitate de sarcină de bază (KN)		Viteză limitată (rpm)		Greutate
Desemnarea	d	D	B	rs min	dinamic (Cr)	Static(Cor)	Unsoare	ulei	(kg)
23218	90	160	52.4	2	315	455	1800	2800	4.45
23218K	90	160	52.4	2	315	455	1800	2800	4.32
23218KW33C3	90	160	52.4	2	315	455	1800	2800	4.32
23218W33C3	90	160	52.4	2	315	455	1800	2800	4.45
23220	100	180	60.3	2.1	405	580	1600	2500	6.47
23220K	100	180	60.3	2.1	405	580	1600	2500	6.28
23220KW33C3	100	180	60.3	2.1	405	580	1600	2500	6.28
23220W33C3	100	180	60.3	2.1	405	580	1600	2500	6.47
23222	110	200	69.8	2.1	515	760	1400	2200	9.71
23222K	110	200	69.8	2.1	515	760	1400	2200	9.43
23222KW33C3	110	200	69.8	2.1	515	760	1400	2200	9.43
23222W33C3	110	200	69.8	2.1	515	760	1400	2200	9.71
23224	120	215	76	2.1	585	880	1300	2000	12.1
23224K	120	215	76	2.1	585	880	1300	2000	11.7
23224KW33C3	120	215	76	2.1	585	880	1300	2000	11.7
23224W33C3	120	215	76	2.1	585	880	1300	2000	12.1
23226	130	230	80	3	685	1060	1200	1900	14.3
23226K	130	230	80	3	685	1060	1200	1900	13.9
23226KW33C3	130	230	80	3	685	1060	1200	1900	13.9
23226W33C3	130	230	80	3	685	1060	1200	1900	14.3
23228	140	250	88	3	805	1270	1100	1700	18.8
23228K	140	250	88	3	805	1270	1100	1700	18.2
23228KW33C3	140	250	88	3	805	1270	1100	1700	18.2
23228W33C3	140	250	88	3	805	1270	1100	1700	18.8
23230	150	270	96	3	935	1460	1000	1600	24.1
23230K	150	270	96	3	935	1460	1000	1600	23.4
23230KW33C3	150	270	96	3	935	1460	1000	1600	23.4
23230W33C3	150	270	96	3	935	1460	1000	1600	24.1
23232	160	290	104	3	1050	1660	960	1500	30
23232K	160	290	104	3	1050	1660	960	1500	29.1
23232KW33C3	160	290	104	3	1050	1660	960	1500	29.1
23232W33C3	160	290	104	3	1050	1660	960	1500	30
23234	170	310	110	4	1180	1960	910	1400	36.8
23234K	170	310	110	4	1180	1960	910	1400	35.7
23234KW33C3	170	310	110	4	1180	1960	910	1400	35.7
23234W33C3	170	310	110	4	1180	1960	910	1400	36.8
23236	180	320	112	4	1230	2000	850	1300	39
23236K	180	320	112	4	1230	2000	850	1300	37.8
23236KW33C3	180	320	112	4	1230	2000	850	1300	37.8
23236W33C3	180	320	112	4	1230	2000	850	1300	39
23238	190	340	120	4	1400	2330	790	1200	47.6
23238K	190	340	120	4	1400	2330	790	1200	46.2
23238KW33C3	190	340	120	4	1400	2330	790	1200	46.2
23238W33C3	190	340	120	4	1400	2330	790	1200	47.6
23240	200	360	128	4	1610	2640	750	1200	57.2
23240K	200	360	128	4	1610	2640	750	1200	55.5
23240KW33C3	200	360	128	4	1610	2640	750	1200	55.5
23240W33C3	200	360	128	4	1610	2640	750	1200	57.2
23244	220	400	144	4	2010	3350	670	1000	80
23244K	220	400	144	4	2010	3350	670	1000	77.6
23244KW33C3	220	400	144	4	2010	3350	670	1000	77.6
23244W33C3	220	400	144	4	2010	3350	670	1000	80
23248	240	440	160	4	2430	4100	610	940	108
23248K	240	440	160	4	2430	4100	610	940	105
23248KW33C3	240	440	160	4	2430	4100	610	940	105
23248W33C3	240	440	160	4	2430	4100	610	940	108
23252	260	480	174	5	2760	4700	560	860	141
23252K	260	480	174	5	2760	4700	560	860	137
23252KW33C3	260	480	174	5	2760	4700	560	860	137
23252W33C3	260	480	174	5	2760	4700	560	860	141
23256	280	500	176	5	2930	5150	510	790	150
23256K	280	500	176	5	2930	5150	510	790	145
23256KW33C3	280	500	176	5	2930	5150	510	790	145
23256W33C3	280	500	176	5	2930	5150	510	790	150
23260	300	540	192	5	3450	6000	470	730	193
23260K	300	540	192	5	3450	6000	470	730	187
23260KW33C3	300	540	192	5	3450	6000	470	730	187
23260W33C3	300	540	192	5	3450	6000	470	730	193
